المدخلات الرقمية القابلة للبرمجة
مناسبة للوحدة الرئيسية الدائرية
8 دي و5 دو
4 المدخلات الحالية و 3 المدخلات الجهد
مسجل خطأ
أنسي 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

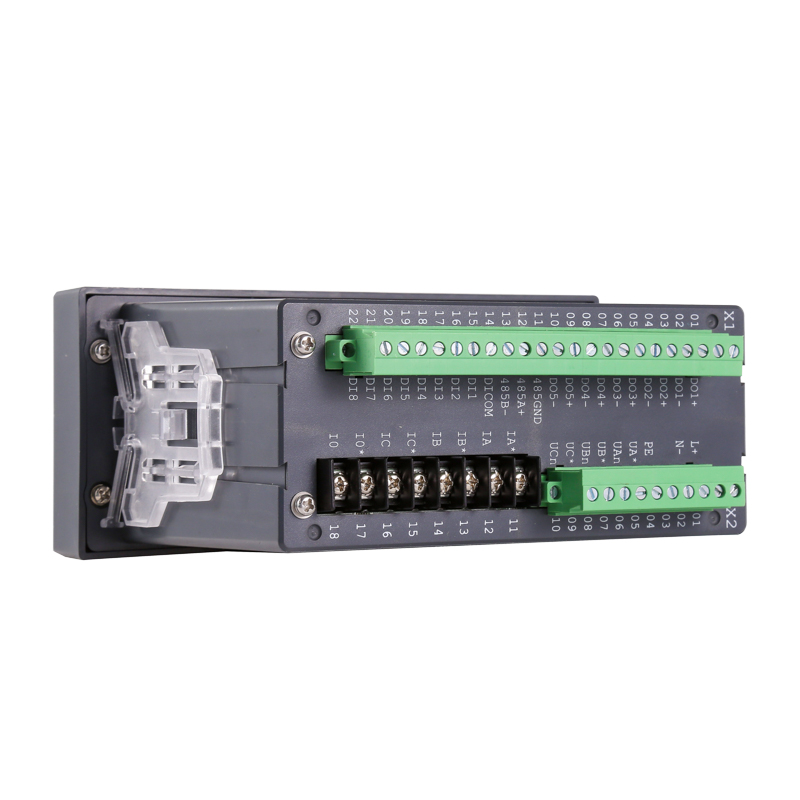

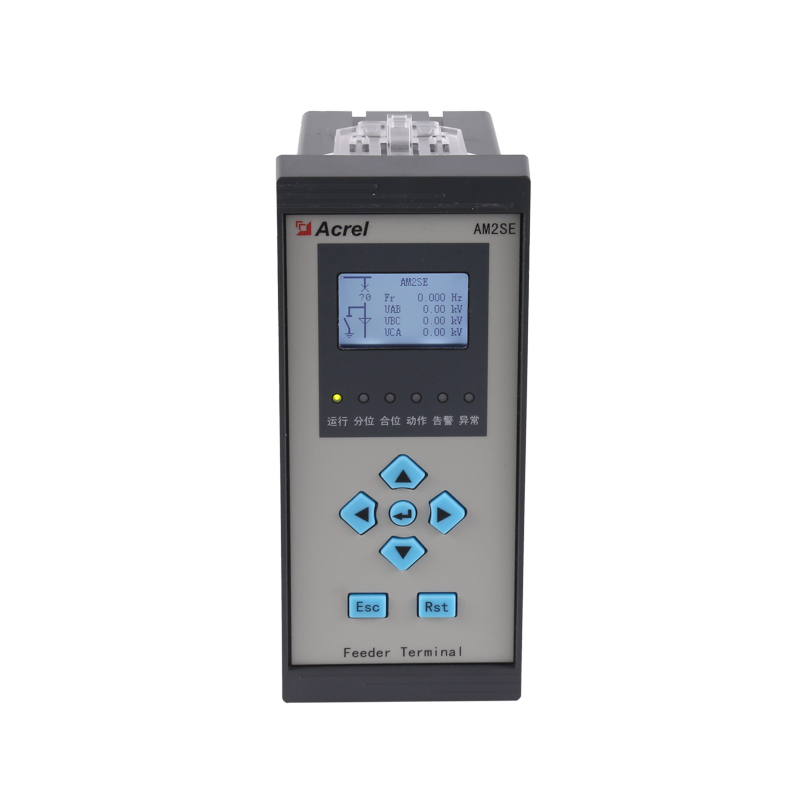

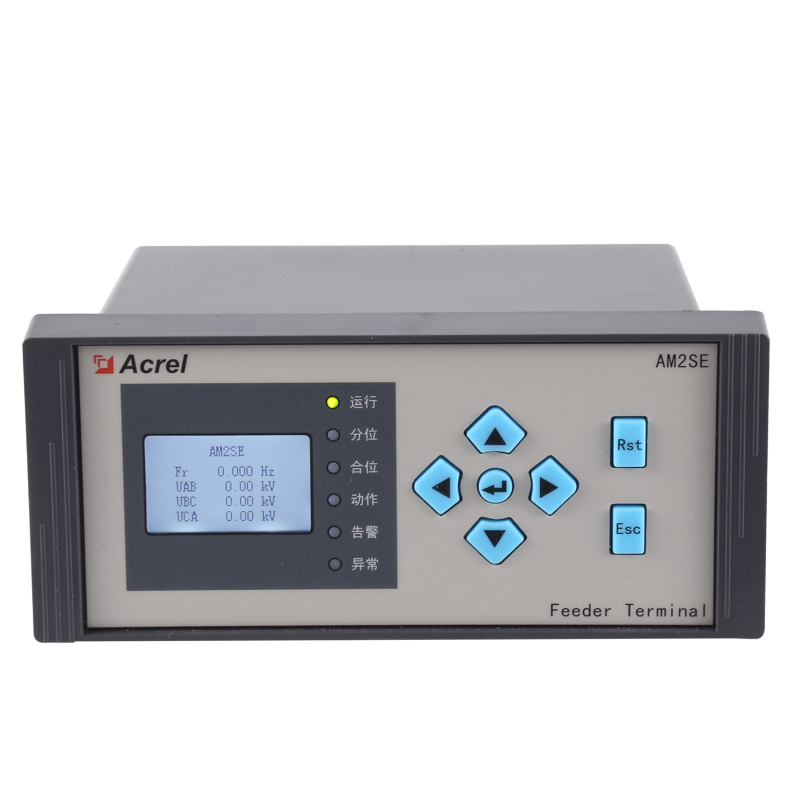

يعد مرحل الحماية Acrel AM2SE حلاً قابلاً للتكيف بدرجة كبيرة مصممًا لتطبيقات الجهد المتوسط (10 كيلو فولت). إنه يتميز بتصميم معياري مع مدخلات رقمية قابلة للبرمجة (8 DI و5 DO)، مما يجعله مثاليًا للوحدات الرئيسية الحلقية والمفاتيح الكهربائية ذات الجهد المتوسط. يدعم المرحل 4 تيارات دخل و3 فولتات دخل، مما يوفر المرونة لمختلف سيناريوهات حماية وحدة التغذية.
مزود بوظائف حماية متقدمة، ويتوافق AM2SE مع معايير ANSI بما في ذلك 50N، و51، و51N، و46، و49F، و27، و59N. وهو يشتمل على مسجل أخطاء لتحليل الأحداث بشكل مفصل، مما يعزز موثوقية النظام وكفاءة الصيانة.
يوفر المرحل خيارات اتصال متعددة الاستخدامات مع دعم بروتوكولات Modbus-RTU/TCP وIEC 60870-5-103. تضمن وحدة المعالجة المركزية القوية معالجة البيانات بكفاءة ودمجها في أنظمة الطاقة الحديثة. بالإضافة إلى ذلك، يوفر AM2SE اتصال USB لسهولة التكوين ومخرجات تيار مستمر 4-20 مللي أمبير قابلة للبرمجة لنقل الإشارات التناظرية.
بفضل تصميمه القوي ومجموعة الميزات الشاملة، يعد مرحل الحماية AM2SE خيارًا موثوقًا به لحماية شبكات الجهد المتوسط، مما يضمن توزيع الطاقة بكفاءة وأمان.
| المعلمات التقنية | القيمة | |||
| الإدخال | اتصال | مرحلة واحدة - سلكان، 3 مراحل - 3 أسلاك، 3 مراحل - 4 أسلاك | ||
| التردد | 45-65 هرتز | |||
| الجهد الكهربي | التقييم: | |||
| مرحلة واحدة: تيار متردد 100 فولت، 400 فولت | ||||
| ثلاث مراحل: تيار متردد 3×57.7 فولت/100 فولت (100 فولت)، 3×220 فولت/380 فولت (400 فولت)، 3×380 فولت/660 فولت (660 فولت) (96 حجم فقط) | ||||
| التحميل الزائد: تصنيف 1.2 أضعاف {مستمر): تصنيف 2 أضعاف لمدة ثانية واحدة | ||||
| استهلاك الطاقة: <0.5VA | ||||
| الحالي | التقييم: AC IA、5A | |||
| التحميل الزائد: تصنيف 1.2 أضعاف (مستمر)؛ تصنيف 10 أضعاف لمدة ثانية واحدة | ||||
| استهلاك الطاقة: <0.5VA | ||||
| الإخراج | الطاقة الكهربائية | الإخراج mode:open-collector photo-coupler pulse | ||
| ثابت النبض: 10000imp/kWh (قابل للضبط)، راجع مخطط الأسلاك للحصول على التفاصيل؛ | ||||
| الاتصالات | RS485port، بروتوكول Modbus -RTU، بروتوكول DLT645 (الإصداران 07 و 97)، | |||
| معدل الباود 1200 ~ 38400 | ||||
| وظيفة | تبديل المدخلات | مدخل اتصال جاف، مصدر طاقة مدمج؛ إذا كان الطراز KA، فهو نشط بتيار متردد 220 فولت. | ||
| تبديل الإخراج | الإخراج mode: Relay normally open contact output | |||
| سعة الاتصال: تيار متردد 250 فولت/3 أمبير، تيار مستمر 30 فولت/3 أمبير | ||||
| الإخراج التناظري | 4 - 20 مللي أمبير | |||
| فئة الدقة | التردد:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| مصدر الطاقة | تيار متردد/تيار مستمر 85-265 فولت أو DC24V (±20%) أو DC48V (±20%) | |||
| استهلاك الطاقة ≥10VA | ||||
| الأمن | تردد الطاقة يتحمل الجهد | بين مصدر الطاقة // تحويل الإخراج // الإدخال الحالي // إدخال الجهد والإرسال // الاتصالات // إخراج النبض // تحويل المدخلات AC 2 كيلو فولت 1 دقيقة؛ | ||
| بين مصدر الطاقة، تبديل الإخراج، الإدخال الحالي، إدخال الجهد AC 2 كيلو فولت 1 دقيقة؛ | ||||
| بين الإرسال، الاتصالات، إخراج النبض، تبديل المدخلات AC 1kV 1 min؛ | ||||
| مقاومة العزل | الإدخال、Output end to machine enclosure >100MΩ | |||
| البيئة | درجة الحرارة | العمل: -25 درجة مئوية ~ 65 درجة مئوية التخزين: -40 درجة مئوية ~ 80 درجة مئوية | ||
| الرطوبة | ≥93% رطوبة نسبية غير متكثفة | |||
| الارتفاع | ≥2500 م | |||
