بيانات الوصلة الصاعدة: RS485، Modbus-RTU
دقة 0.5 فئة
الحد الأقصى لجمع بيانات أجهزة استشعار درجة الحرارة 60 ATE
4DI/2DO
اللوحة: 96*96*17 ملم، العمق: 65 ملم

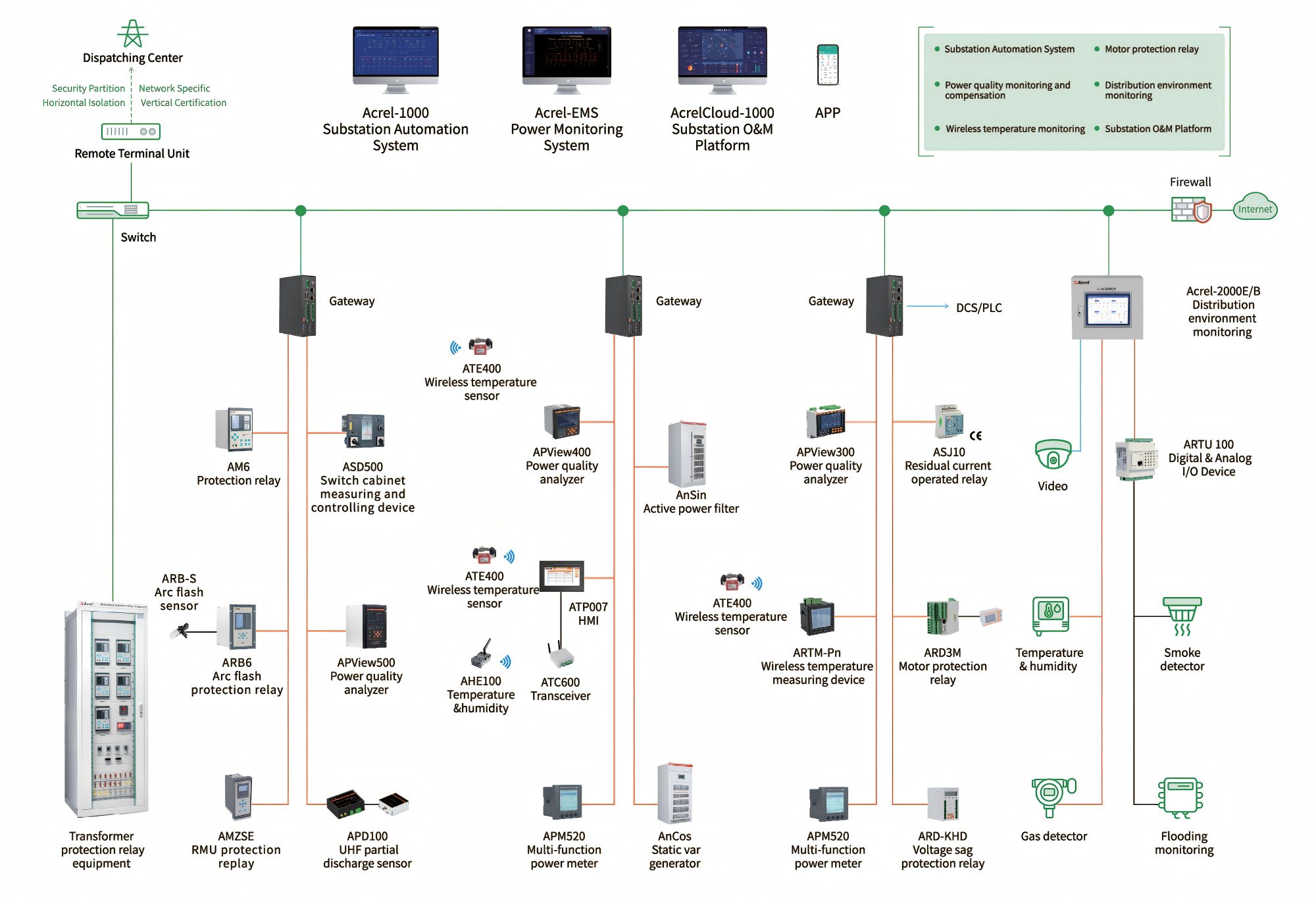

نظام مراقبة الطاقة

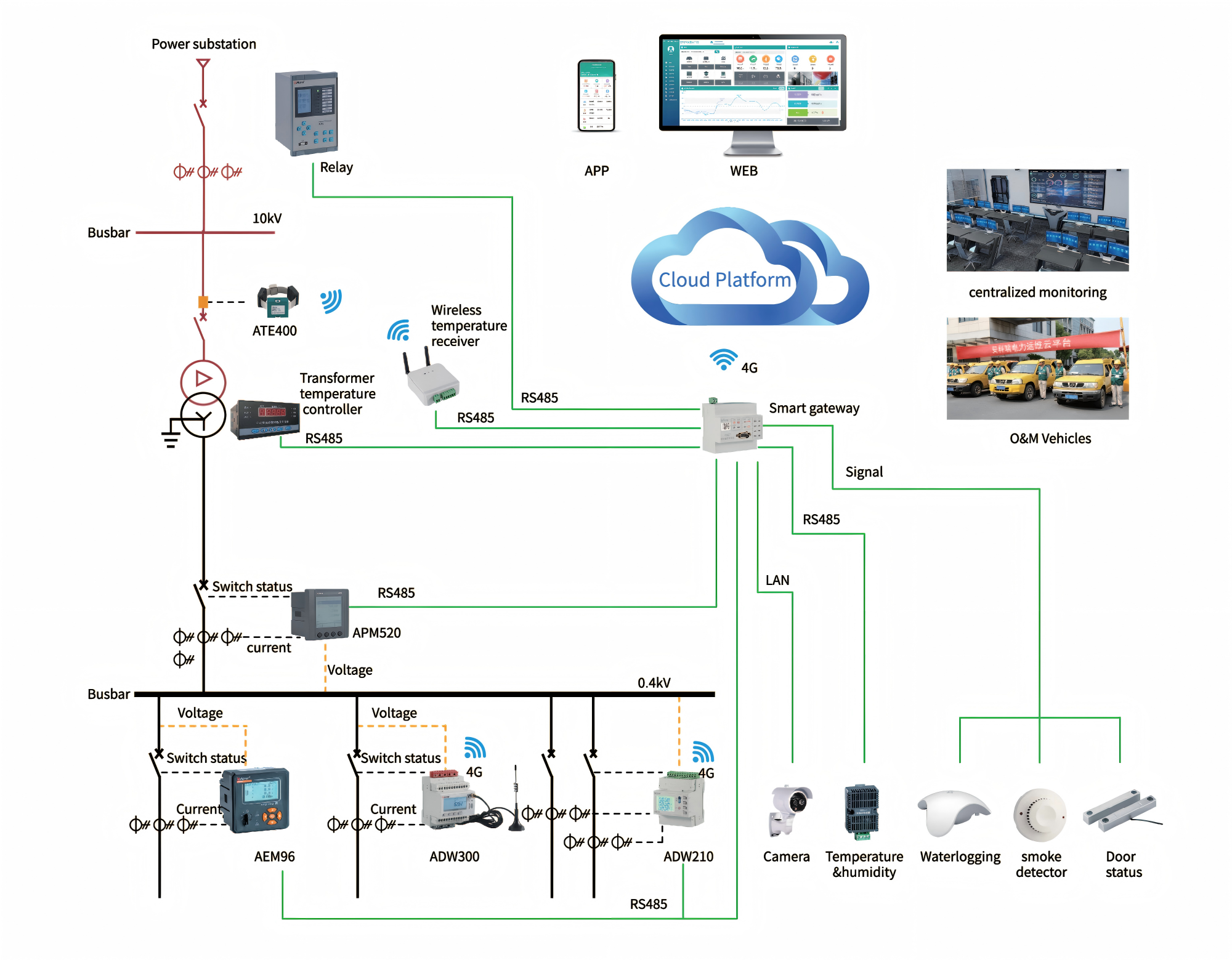

Substation O&M

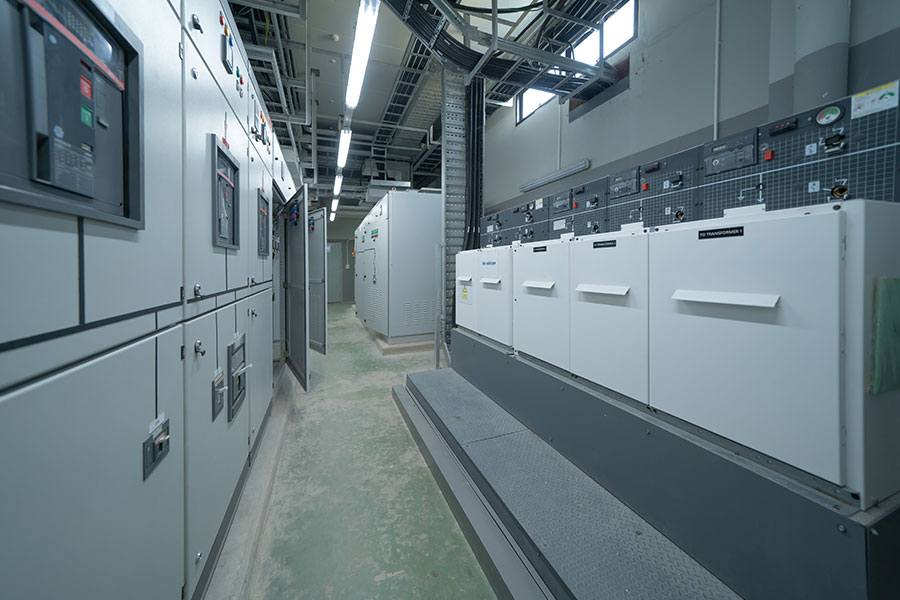

Distribution Room
يوفر حل Acrel Substation & Distribution Room Solution بنية تحتية رقمية شاملة وآمنة عبر الإنترنت لأنظمة الطاقة. يتميز الحل بمرحلات الحماية، ومحللات جودة الطاقة، ومرحلات حماية القوس الوميضي لحماية معدات الطاقة الحيوية. تتيح أجهزة استشعار درجة حرارة شريط الناقل اللاسلكي ومنتجات التفريغ الجزئي المراقبة المستمرة لسلامة المفاتيح الكهربائية.
تقوم أجهزة القياس اللوحية متعددة الوظائف بجمع ونقل بيانات الطاقة في الوقت الفعلي، مما يدعم التكامل السلس مع أنظمة وأجهزة DCS/PLC التابعة لجهات خارجية من Schneider أو Siemens أو ABB. تقوم بوابات Edge بتجميع البيانات ونقلها إلى منصة Acrel EMS، مما يوفر للمستخدمين لوحات معلومات قائمة على الويب وتطبيقات الهاتف المحمول للمراقبة عن بعد والتحليلات المتقدمة للصيانة التنبؤية.
يعمل هذا النهج المتكامل على تعزيز موثوقية الطاقة، ويتيح التشغيل والصيانة بكفاءة من خلال المراقبة القائمة على الحالة، ويدعم أهداف الاستدامة من خلال تحسين استخدام الطاقة وتقليل وقت التوقف عن العمل.
بيانات الوصلة الصاعدة: RS485، Modbus-RTU
دقة 0.5 فئة
الحد الأقصى لجمع بيانات أجهزة استشعار درجة الحرارة 60 ATE
4DI/2DO
اللوحة: 96*96*17 ملم، العمق: 65 ملم
شهادة CE والأحمر
الموديل:C: جهاز الاستقبال؛ Z: مكرر؛ م: المتلقي
بيانات الوصلة الصاعدة: RS485، Modbus-RTU
35 مللي متر الدين السكك الحديدية شنت
ATC600-C يستقبل 240 ATE400، ACE100
ATC600-Z: يتم إرسال مرحل Lora إلى ATC600-C، ويمكن أن تصل مسافة التوجيه إلى 1000 متر؛
ATC600-M يمكن أن يستقبل 240 ATE300M، ATE210
مصدر الطاقة: تيار متردد/تيار مستمر 85 فولت-264 فولت أو تيار مستمر 12 ~ 48 فولت
يعمل بالطاقة المقطعية، تيار البدء ≥5A
تردد لاسلكي 470 ميجا هرتز، 433 ميجا هرتز
تردد أخذ العينات 15 ثانية
تردد الإرسال 15 ثانية
-50 درجة مئوية ~ 125 درجة مئوية نطاق درجة الحرارة
التطبيق: وصلات الكابلات/أشرطة التوصيل/جهات الاتصال في مجموعة المفاتيح الكهربائية ذات الجهد المنخفض/الجهد العالي
شهادة IEC61000-4-30 Ed3 الفئة أ
IEC60253-22 فئة 0.2S
اضطراب تسجيل الموجي
كشف اتجاه الاضطراب
2000 تسجيل الموجي
5000 تسجيل الشركات المملوكة للدولة
قياس التيار المتردد على ثلاث مراحل
تيار الإدخال: 5A/1A بواسطة CT
THD مع التوافقيات 2-31
تلح قياس RNS
4DI و2DO
نبض الإخراج
قياسات RMS الحقيقية
THD مع التوافقيات 63
عامل K وعامل القمة
عدم التوازن وزوايا المرحلة
الطلبات والطاقة متعددة التعريفات
الحد الأقصى/الدقيقة للسجل مع الطابع الزمني
