شهادة UL
قياس التيار المتردد على ثلاث مراحل
تركيب مثبت على السكك الحديدية أو اللوحة DIN اختياري
4DI/2DO
2- التوافقي رقم 63
الاتصالات RS485
اتصالات CE اختيارية
+86-18702106858 / +86-21-69156352

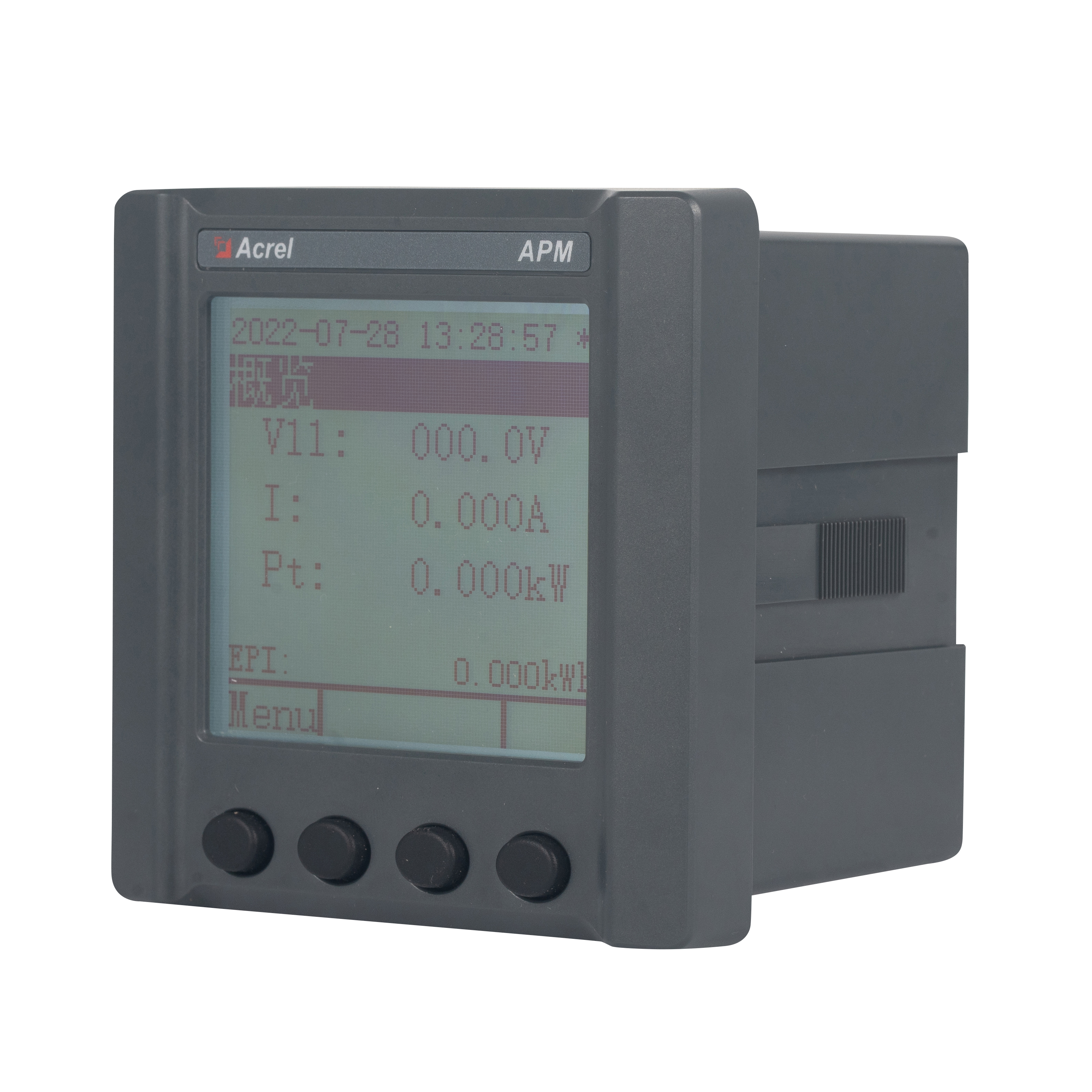

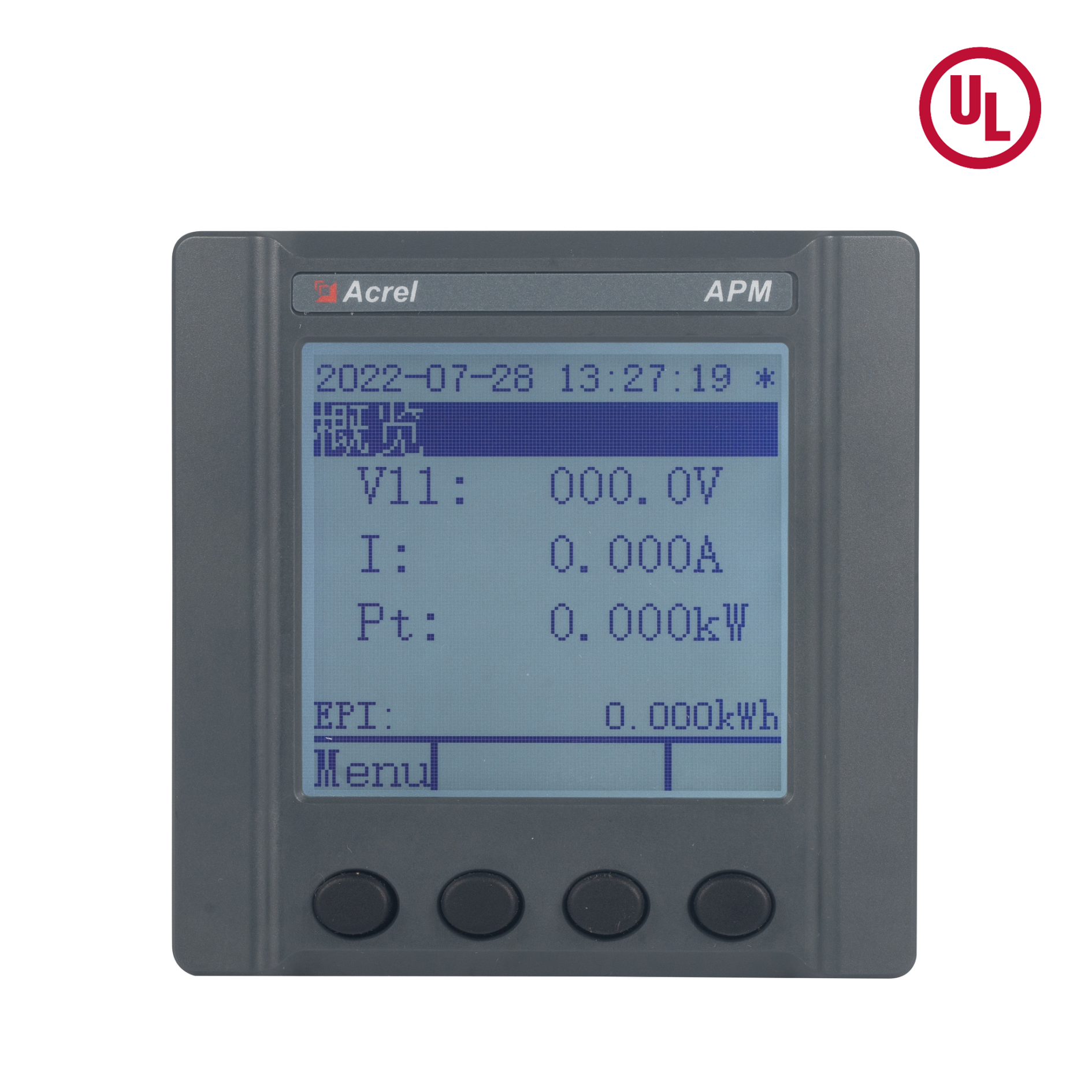

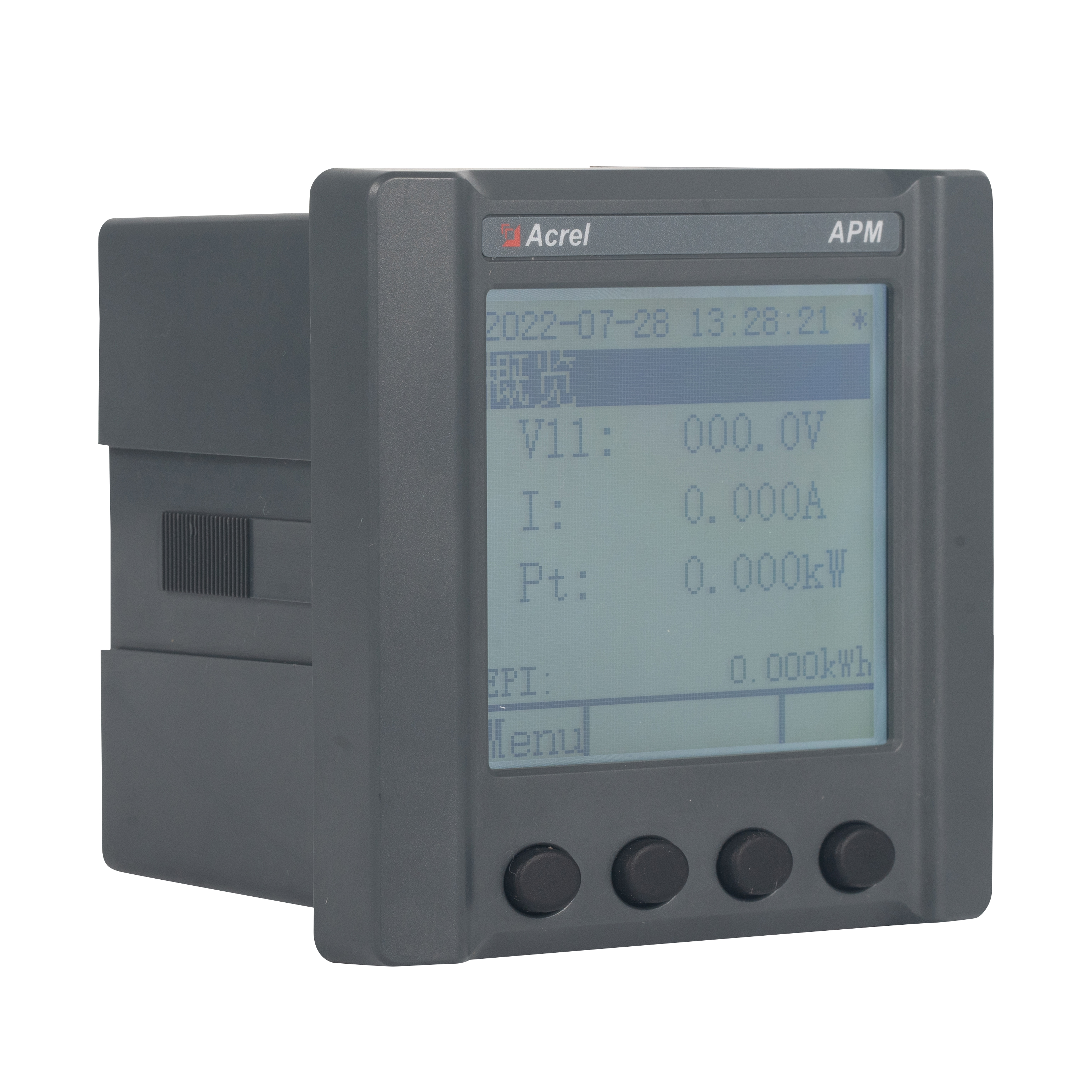

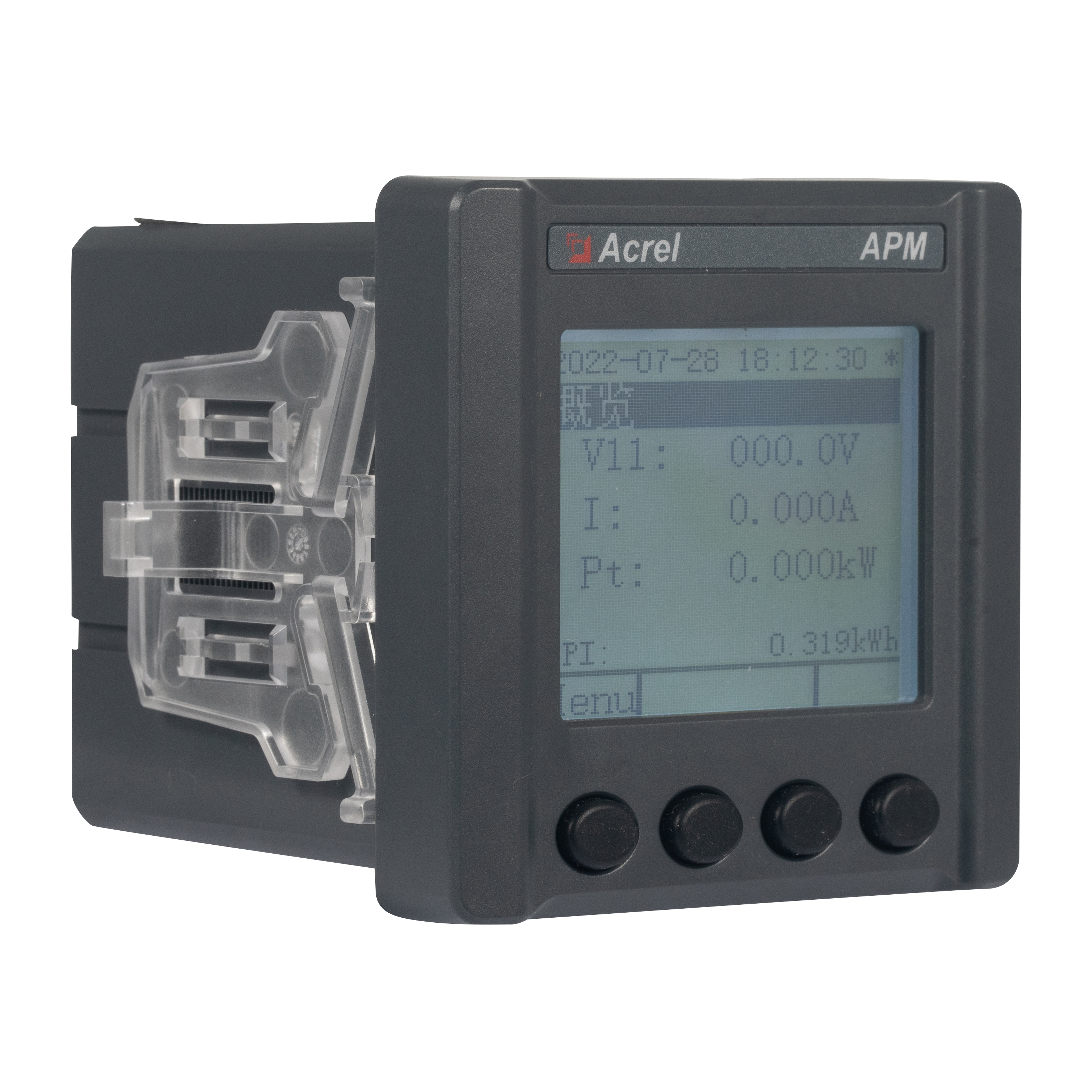

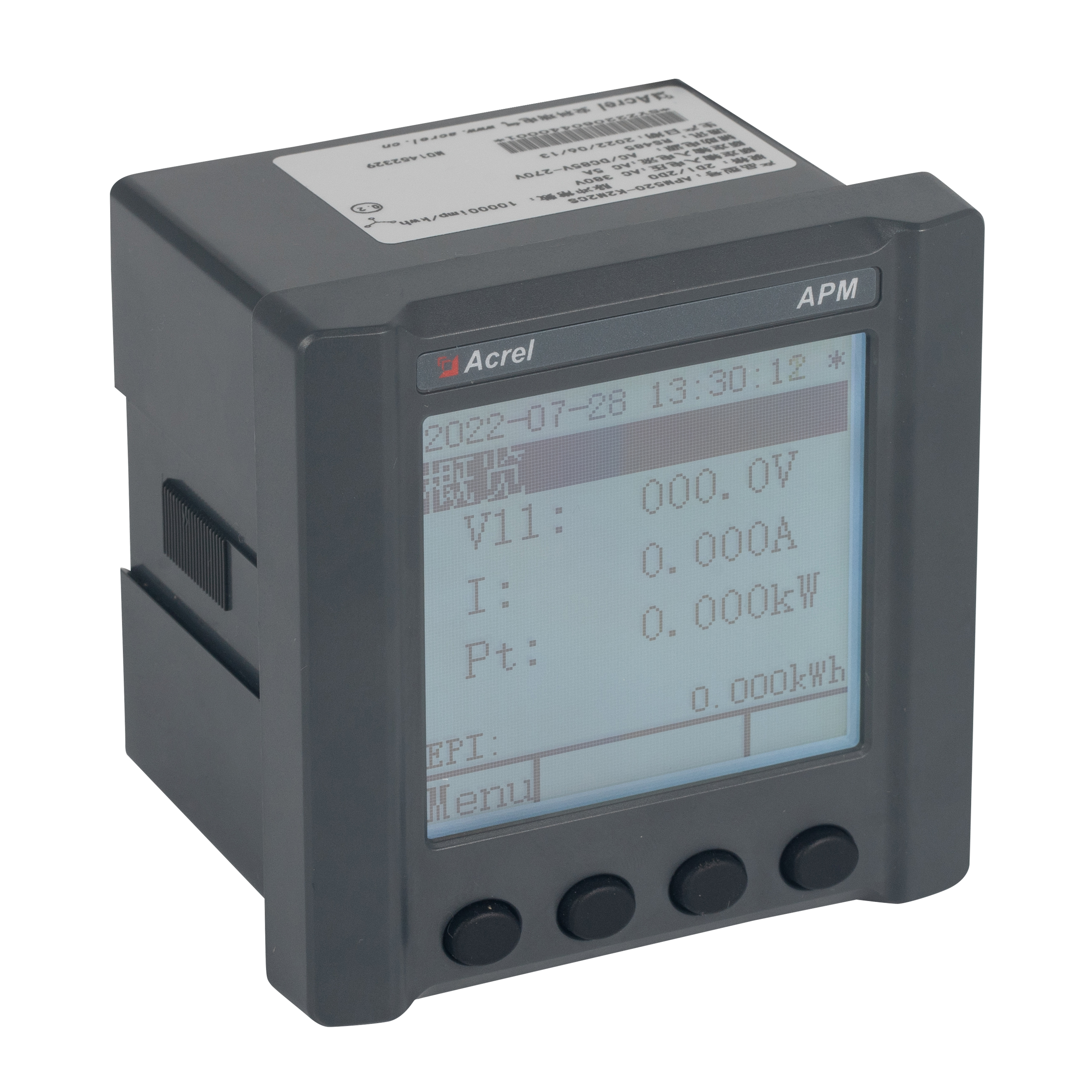

تم تصميم عداد طاقة الشبكة APM521 (المشار إليه فيما بعد باسم العداد) وفقًا للمعايير الدولية IEC، ويتميز بقياس كامل للكمية الكهربائية، وإحصاءات الطاقة، وتحليل جودة الطاقة، ووظائف تسجيل الأحداث، وقدرات الاتصال بالشبكة. يتم استخدامه بشكل أساسي للمراقبة الشاملة لجودة إمدادات الطاقة في شبكات الطاقة. تم تجهيز هذه السلسلة من أجهزة القياس بوحدات DI/DO ووحدات AO التي توفر مجموعة كبيرة من الوظائف، مما يسمح بالتنفيذ المرن لقياس الكمية الكهربائية الكاملة ومراقبة حالات التبديل في الدوائر الكهربائية.
الوظائف:
| المعلمات المقاسة | إجمالي القياس الكهربائي |
| الطاقة رباعية الأرباع، الطاقة الكهربائية التفاعلية رباعية الأرباع، كهرباء الطور المنفصل، الطاقة الظاهرة، الطاقة متعددة المعدلات | |
| إخراج النبض | إجمالي الطاقة النشطة، إجمالي الطاقة التفاعلية خرج نبض الطاقة الكهربائية |
| الطلب | التيار ثلاثي الطور، الطاقة النشطة، الطاقة التفاعلية، الطاقة الظاهرة للطلب في الوقت الفعلي والحد الأقصى للطلب (بما في ذلك الطابع الزمني)، الحد الأقصى للطلب في الشهر الماضي (بما في ذلك الطابع الزمني). |
| إحصائيات القيمة القصوى | التيار، جهد الخط، جهد الطور، الطاقة النشطة، الطاقة التفاعلية والمعلمات الكهربائية الأخرى القيم المتطرفة لهذا الشهر والشهر الماضي (بما في ذلك الطوابع الزمنية) |
| جودة الطاقة | عدم توازن التيار، جهد الخط، جهد الطور |
| زاوية طور الجهد، زاوية طور التيار | |
| المحتوى التوافقي الإجمالي (الفردي، الزوجي) للجهد والتيار | |
| المحتوى التوافقي للجهد والتيار (2-63 مرة) | |
| معامل ذروة الجهد | |
| عامل الشكل الموجي للهاتف | |
| عامل K الحالي | |
| ناقل | |
| الجهد والموجي الحالي | |
| الجهد الأساسي والتيار وعامل الطاقة | |
| انحراف الجهد، انحراف التردد | |
| الجهد الموجب المتسلسل، الجهد المتسلسل السالب، الجهد المتسلسل الصفري | |
| إيجابي - تسلسل الحالي، سلبي - تسلسل الحالي، صفر - تسلسل الحالي | |
| الطاقة الكهربائية المجمدة | طاقة كهربائية مجمدة لمدة 24 ساعة، طاقة كهربائية مجمدة لمدة 31 يومًا، طاقة كهربائية مجمدة لشهر ديسمبر، طاقة كهربائية مجمدة للوقت العادي |
| تسجيل الأحداث | سجلات DIDO، والتي يمكنها تسجيل آخر 128 سجل DID |
| تسجيل الإنذار | يمكن تسجيل آخر 128 سجل إنذار |
| الاتصالات | Modbus - بروتوكول RTU، قانون DL/T 645-2007 |
| الميزات الاختيارية | مدخل رقمي 4 قنوات وإخراج رقمي 2 قناة |
| 2 قنوات للإخراج التناظري، 4-20 مللي أمبير | |
| قم بتوسيع قناة الاتصال RS485 الثانية باستخدام بروتوكول Modbus - RTU | |
| قم بتوسيع اتصال إيثرنت باستخدام بروتوكول MODBUS-TCP، وبروتوكول FTP |
| البند | معلمات الأداء | |||
| الجهد الكهربي | الفولطية (أول، CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| الفولطية المقدرة (تكلفة الاكتساب) | 3P3L | 3P4L | ||
| 3x100 فولت | 3x57.7/100 فولت | |||
| 3x380 فولت | 3x220/380 فولت | |||
| 3x690 فولت | 3x400/690 فولت | |||
| الزائد | تصنيف 1.2 مرة (مستمر) | |||
| 2 أضعاف التصنيف لمدة ثانية واحدة | ||||
| استهلاك الطاقة | <1VA | |||
| فئة الدقة | خطأ ±0.2% | |||
| الحالي | التصنيف الحالي (UL، CE) | 1 أ، 5 أ | ||
| التصنيف الحالي (تكلفة الاكتساب) | 0.015-0.075(6)أ(الطاقة النشطة) | |||
| 3X1(6)أ(الطاقة التفاعلية) | ||||
| الزائد | تصنيف 1.2 مرة (مستمر) | |||
| 10 أضعاف التصنيف لمدة ثانية واحدة | ||||
| استهلاك الطاقة | <0.2 فولت أمبير | |||
| فئة الدقة | خطأ ±0.2% | |||
| القوة | نشط، رد الفعل، قوة واضحة، خطأ ± 0.2٪ | |||
| تردد الشبكة | أول، سي | 50 هرتز/60 هرتز، الخطأ ±0.2% | ||
| CPA | 50 هرتز، خطأ ±0.2% | |||
| معدل الاستجابة | ≥200 مللي ثانية (الجهد والتيار والطاقة) | |||
| ≥1s (الطاقة الكهربائية) | ||||
| فئة القياس | 66ULN(+20%) 115ULL(+20%) CATⅢ | |||
| 230ULN(+20%) 400ULL(+20%) CATⅢ | ||||
| 277ULN(+20%) 480ULL(+20%) CATⅢ | ||||
| 400ULN(+20%) 690ULL(+20%) CATⅡ | ||||
| القياس | الطاقة الكهربائية | الطاقة النشطة: الفئة د (0.2S) | ||
| الطاقة التفاعلية (دقة الفئة 2) | ||||
| مصدر طاقة مساعد | التيار المتناوب/تيار مستمر 85-300 فولت | |||
| استهلاك الطاقة≤4W、10VA | ||||
| التوافق الكهرومغناطيسي | مناعة التفريغ الكهروستاتيكي من الدرجة الرابعة | |||
| مناعة سريعة للانفجار الكهربائي العابر من الدرجة الرابعة | ||||
| مناعة الطفرة (الصدمة) من الدرجة الرابعة | ||||
| الأمن | القوة frequency withstand voltage | بين الاتصال وإدخال الإشارة، AC4kV 1min | ||
| مقاومة العزل | محطات الإدخال والإخراج للغلاف> 500MΩ | |||
| الاتصالات | الواجهة وبروتوكول الاتصال | واجهة RS485، بروتوكول Modbus RTU | ||
| الاتصالات address range | مودبوس RTU: 1 ~ 247 ； | |||
| معدل الباود | دعم 1200 بت في الثانية-38400 بت في الثانية | |||
| البيئة | درجة حرارة التشغيل | -40 درجة مئوية ~ 70 درجة مئوية | ||
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية | |||
| الرطوبة النسبية | ≥95% (بدون تكثيف) | |||
| الارتفاع | ≥2000m، ≥5000m ينطبق فقط على مصدر الطاقة مع نطاق الجهد AC / DC 85-265V والجهد أقل من 277 / 480V. | |||
| بيئة التثبيت | الاستخدام الداخلي (الموقع الجاف) | |||
| تصنيف IP | IP54 (اللوحة الأمامية)، IP30 (الجسم) | |||
| درجة التلوث | الفئة 2 | |||
| فئات الجهد الزائد | OVC III | |||
| المعيار المرجعي | UL | CAN/CSA C22.2 رقم 61010-1-12 | ||
| يو ال 61010-1 | ||||
| CSA C22.2 رقم 61010-2-030 | ||||
| يو ال 61010-2-030 | ||||
| إيك، سي | إيك 61010-1 | |||
| إيك إن 61010-2-30 | ||||
| CPA | جيجابايت/T17215.321-2021 | |||
| جيجابايت/T17215.323-2022 | ||||
