IEC61557-8
الجهد المقنن: 50 فولت ~ 1000 فولت
متوافق مع CHAdeMO 3.0 ونظام الشحن المشترك (CCS)
كشف الجهد المنخفض والجهد الزائد
وضع التوقف لتعطيل مولد نبض القياس
+86-18702106858 / +86-21-69156352

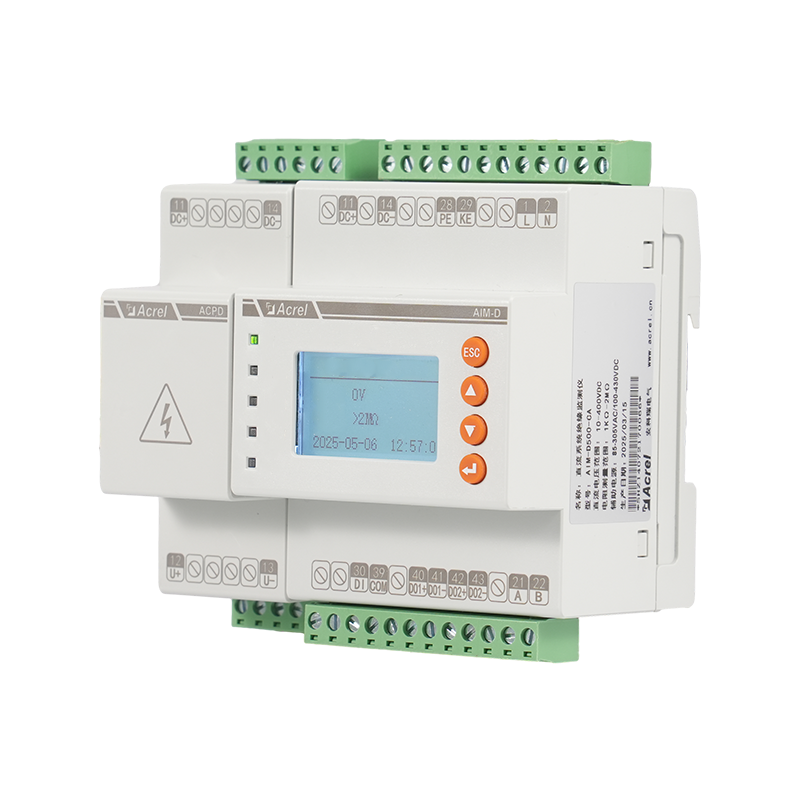

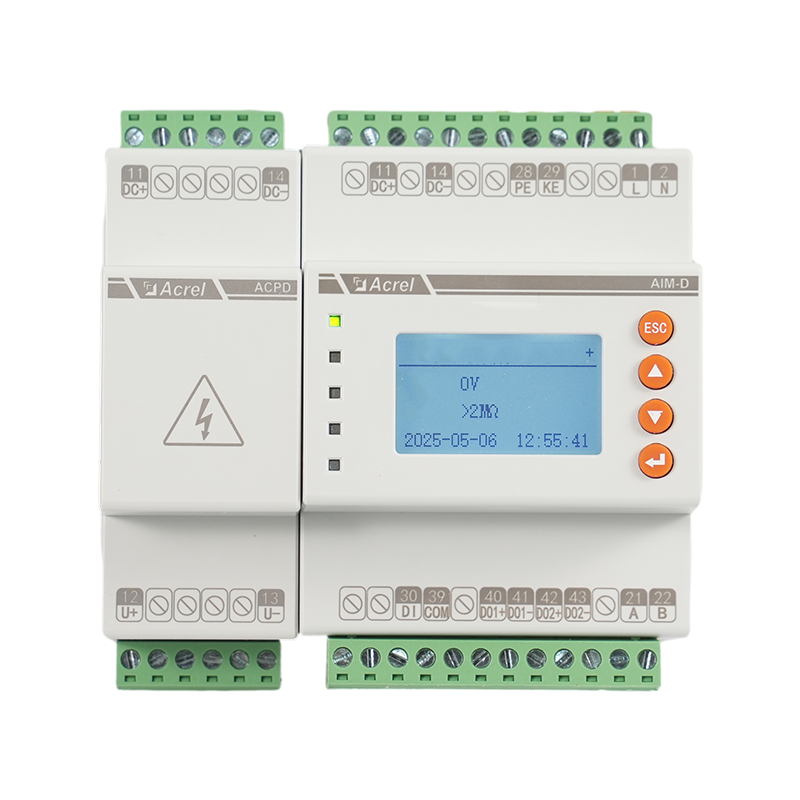

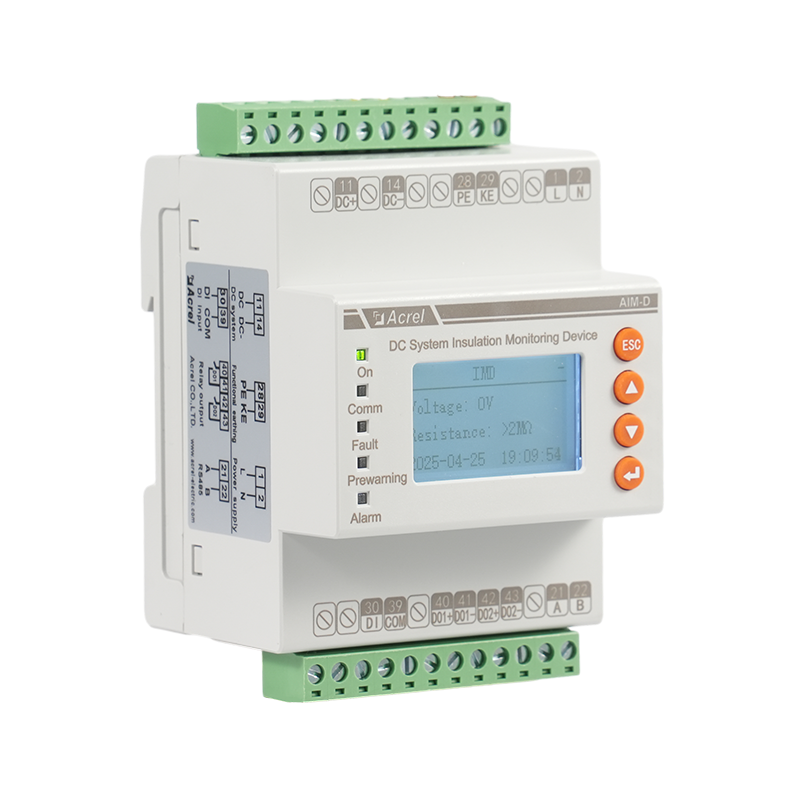

إن جهاز مراقبة العزل Acrel AIM-D500-CA DC هو جهاز متطور مصمم لأنظمة التيار المستمر من 0 إلى 1000 فولت، مما يضمن سلامة مصدر الطاقة من خلال المراقبة المستمرة لمقاومة العزل في أنظمة تكنولوجيا المعلومات.
إنه يلبي متطلبات IEC 61557-8 ومتوافق مع نظام الشحن المشترك (CCS) ومعيار CHAdeMO 3.0.

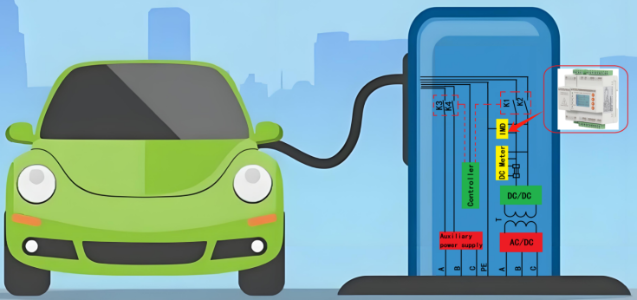

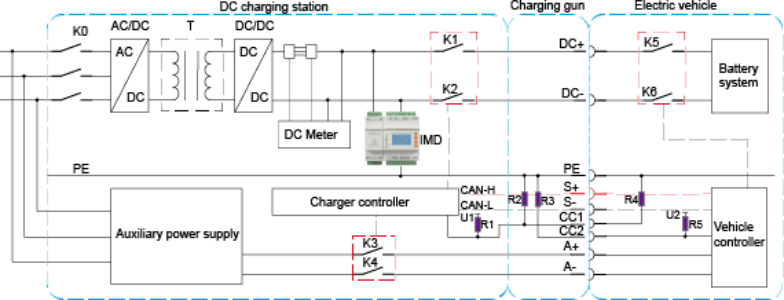

يمكنه مراقبة مقاومة العزل لمحطات الشحن بالتيار المستمر بنطاق جهد اسمي للنظام من 50 فولت إلى 1000 فولت.

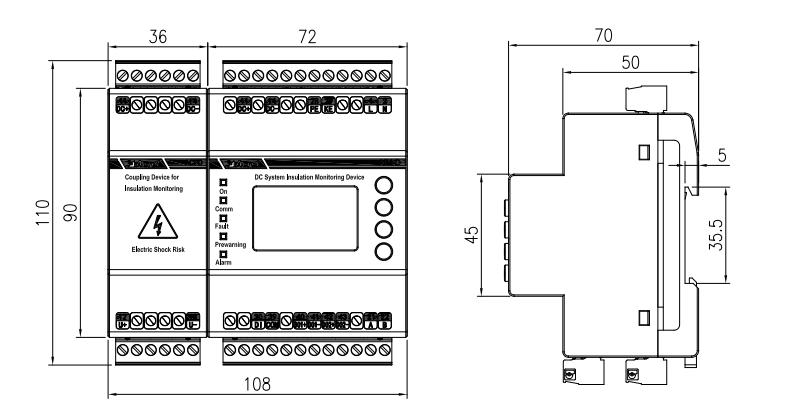

يتميز الجهاز بغلاف مكون من أربع وحدات وتركيب بسكة DIN، مما يجعل من السهل تركيبه ودمجه في الأنظمة الحالية.
كما أن لديها القدرة على قياس جهد النظام واكتشاف ظروف الجهد المنخفض والجهد الزائد.
يتيح وضع التوقف الخاص به للمستخدمين تعطيل مولد نبض القياس عبر بروتوكول Modbus، أو من خلال قائمة الجهاز، أو باستخدام زر خارجي.

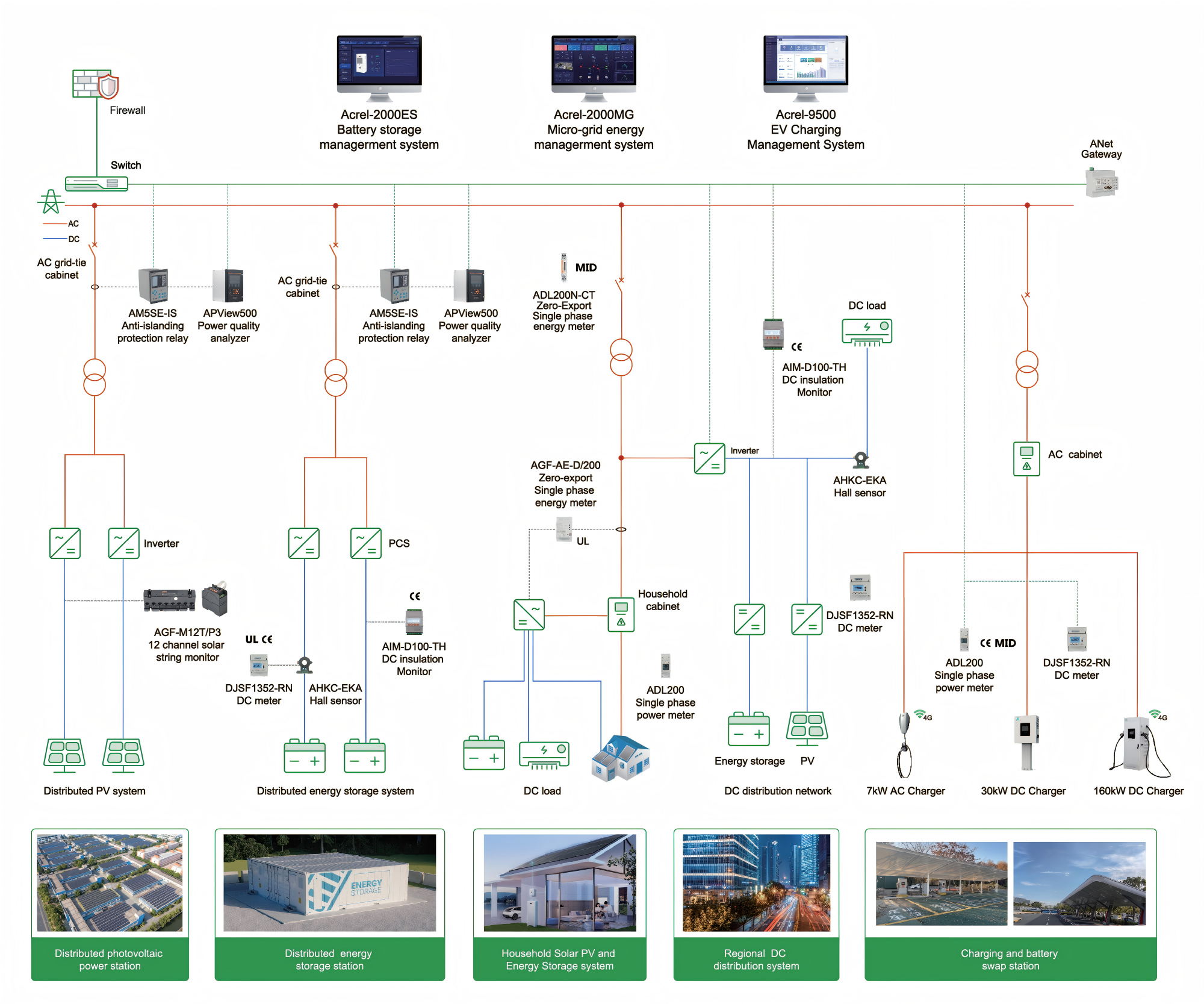

يعد AIM-D500-CA حلاً مثاليًا لتطبيقات مثل محطات الطاقة والمحطات الفرعية وشواحن المركبات الكهربائية وأنظمة UPS وأنظمة الطاقة الشمسية.
| البند | المعلمة | |
| جهد الإمداد | جهد الإمداد Us | التيار المتناوب/تيار مستمر 85 ~ 265 فولت |
| التردد | 50/60 هرتز | |
| استهلاك الطاقة | ≥ 5 واط | |

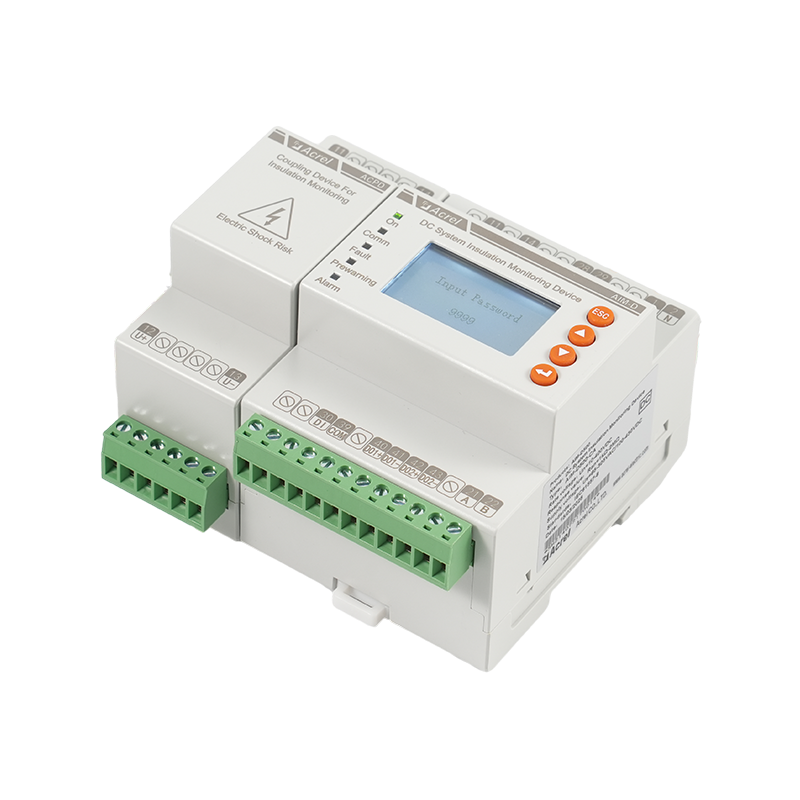

| يتم مراقبة نظام تكنولوجيا المعلومات | الاسمية جهد النظام مع أجPD300، Un | العاصمة 50 … 1000 فولت |
| الاسمية جهد النظام بدون AجPD300، Un | العاصمة 50 … 400 فولت | |
| قيم الاستجابة | قيمة الاستجابة (تحذير مسبق للعزل) | العزل قيمة حد التنبيه … 2 م أوم |
| قيمة الاستجابة (إنذار العزل) | 1 ك أوم… 2 م أوم | |
| نسبي عدم اليقين | ± 15%، ± 2 كيلو أوم | |
| انخفاض الجهد الكشف | (80%~100%) غير (إيقاف) * | |
| كشف الجهد الزائد | (100%~120%) غير (إيقاف) * | |
| الدقة | 1%، ± 1V | |
| وضع CCس وCحAdهMيا 3.0 | سعة تسرب النظام المسموح بها | ≥ 20 ميكروف |
| قياس وعرض نطاق مقاومة العزل | 1 ك أوم… 2 م أوم | |
| القياس عدم اليقين / عدم اليقين النسبي | C ه ≥ 5 ميكروف : ± 15%، ± 2 ك أوم | |
| C ه >5 ميكروف و ر ف > 100 ك أوم : ± 15% | ||
| وقت الاستجابة | ≥ 10 ثانية | |
| واجهة | RS485/مودبوس-RTU | |
| تتابع الإخراج | 2 × 1 غير متصل، تيار متردد 250 فولت، 3 أمبير، تيار مستمر 30 فولت، 5 أمبير | |
| البيئة | O درجة حرارة التعرق | - 1 0 درجه مئوية ~ 55 درجه مئوية |
| S درجة حرارة التخزين | - 2 0 درجه مئوية ~ 70 درجه مئوية | |
| H الرطوبة | ≥95%RH , لا التكثيف والغاز المسببة للتآكل | |
| A خط الطول | ≥2000m | |
| الوزن | الهدف-D500-CA | 244.3 جرام |
| ACPD300 | 86.1 جرام | |
| شهادة | CE، IEC، بنفايات | |
