قياس الدوائر المتعددة
مجهزة بـ 3 في 1 CT
التصنيف الحالي: 5A/100A/400A/600A
4G/واي فاي/إيثرنت/لورا/لوراوان كوم.
الأعلى. 4 قنوات ثلاث مراحل أو 12 قناة مرحلة واحدة
شهادة CE
الاتصالات RS485
التطبيق: شقة، خط إنتاج المصنع، مدرسة
+86-18702106858 / +86-21-69156352
Acrel ADW210 جهاز قياس الطاقة متعدد الدوائر هو جهاز متعدد الاستخدامات ومتقدم للغاية مصمم لمراقبة الطاقة بكفاءة. يمكنه دعم الاتصالات اللاسلكية (على سبيل المثال 4G/WiFi/Ethernet/LoRa/LoRaWAN) عن طريق الوحدة الخارجية.
مزود بـ 3 في 1 CTs، وهو يدعم التيارات المقدرة المتعددة بما في ذلك 5A، و100A، و400A، و600A، مما يتيح التطبيق المرن في سيناريوهات مختلفة وتثبيته بسهولة.
يمكنه قياس ما يصل إلى 4 قنوات من دوائر ثلاثية الطور أو 12 قناة من دوائر أحادية الطور في وقت واحد. مع اتصال RS485 المعتمد على بروتوكول Modbus - RTU، فإنه يضمن نقل البيانات بشكل موثوق.
الجهاز حاصل على شهادة CE، مما يضمن السلامة والجودة. إنه قابل للتطبيق على نطاق واسع في الشقق، خطوط إنتاج المصانع، المدارس، وغيرها من الأماكن، مما يوفر مراقبة دقيقة وشاملة للطاقة. وظائفه القوية وأدائه الموثوق تجعله خيارًا ممتازًا لإدارة الطاقة.
| المعلمات التقنية | القيمة | ||||
| الإدخال | القيمة الاسمية | الجهد المقنن | المعدل الحالي | ||

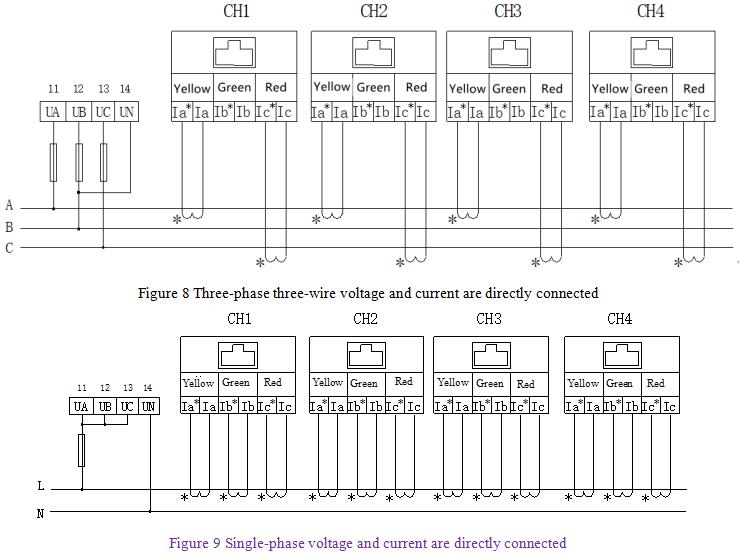

| تيار مستمر 0-1000 فولت انظر مخطط الأسلاك المادية | تحويلة : 0-75 مللي فولت ； | ||||
| مستشعر القاعة : 0-5 فولت، 100 مللي أمبير، وما إلى ذلك. | |||||
| الزائد | 1.2 مرة تصنيف (مستمر)؛ تصنيف 2 مرات/1 ثانية؛ | ||||
| استهلاك الطاقة | الجهد: .20.2VA، الحالي .10.1VA | ||||
| فئة الدقة | الفئة 1 أو الفئة 0.5 | ||||
| وظيفة | عرض | شاشة LCD ذات 8 بتات (LCD) | |||
| واجهة الاتصالات | RS485 ( خيار قناتين ) | ||||
| بروتوكول الاتصالات | مودبوس-RTU , دي إل/تي 645-2007 , DLT698 | ||||
| التبديل | التبديل output | 2 مخرجات ريلاي، 2A/30VDC أو 2A/250VAC | |||
| التبديل input | 2 مدخلات اتصال جافة | ||||
| إخراج النبض | مخرج نبضة ثانية، مخرج نبضة طاقة | ||||
| راجع عرض SYS->PLUS في إعدادات قائمة جهاز القياس. على سبيل المثال: يعرض العداد 100، وهو 100imp/kWH | |||||
| مصدر الطاقة | نطاق الجهد | تيار متردد/تيار مستمر 85-265 فولت أو DC12V (±10%) أو DC24V (±10%) أو DC48V (±10%) | |||
| استهلاك الطاقة | ≥ 3 واط | ||||
| تردد الطاقة يتحمل الجهد | مصدر الطاقة // دخل الإشارة // دوائر أخرى 3.5 كيلو فولت/1 دقيقة | ||||
| الدوائر الأخرى غير متصلة ببعضها البعض باستثناء مصدر الطاقة وإدخال الإشارة 2 كيلو فولت / 1 دقيقة | |||||
| دفعة تحمل الجهد | ± 6.5 كيلو فولت | ||||
| مقاومة العزل | ≥ 40 م أوم | ||||
| متوسط ساعات العمل الخالية من العوائق | ≥50000h | ||||
| البيئة | درجة الحرارة | درجة حرارة التشغيل العادية: -25 درجة مئوية ~ 65 درجة مئوية؛ الحد من درجة حرارة العمل: -40 درجة مئوية ~ 70 درجة مئوية؛ | |||
| درجة حرارة التخزين: -40 ～ 80 درجه مئوية | |||||
| الرطوبة | ≥93% رطوبة نسبية، بدون تكثيف، بدون غاز مسبب للتآكل | ||||
| الارتفاع | ≥2500 م | ||||
