منفذ إيثرنت للاتصالات RJ45
بروتوكول Modbus-TCP
قياس التيار المتردد على ثلاث مراحل
التصنيف الحالي: 5A بواسطة CTs أو 80/120/200A بواسطة CTs الخارجية
الفولطية المقدرة: التيار المتناوب 3*230/400 فولت
شهادة CE
+86-18702106858 / +86-21-69156352

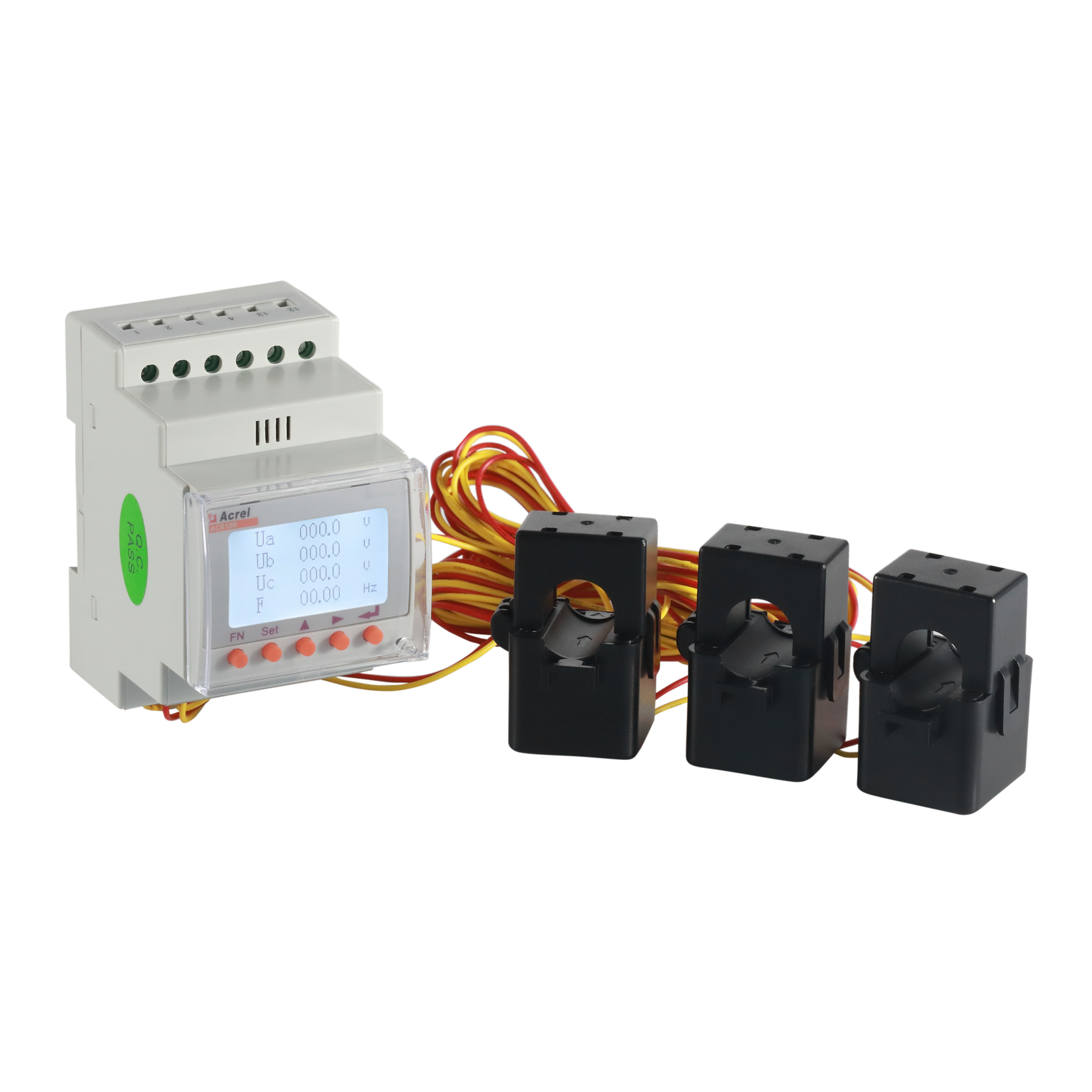

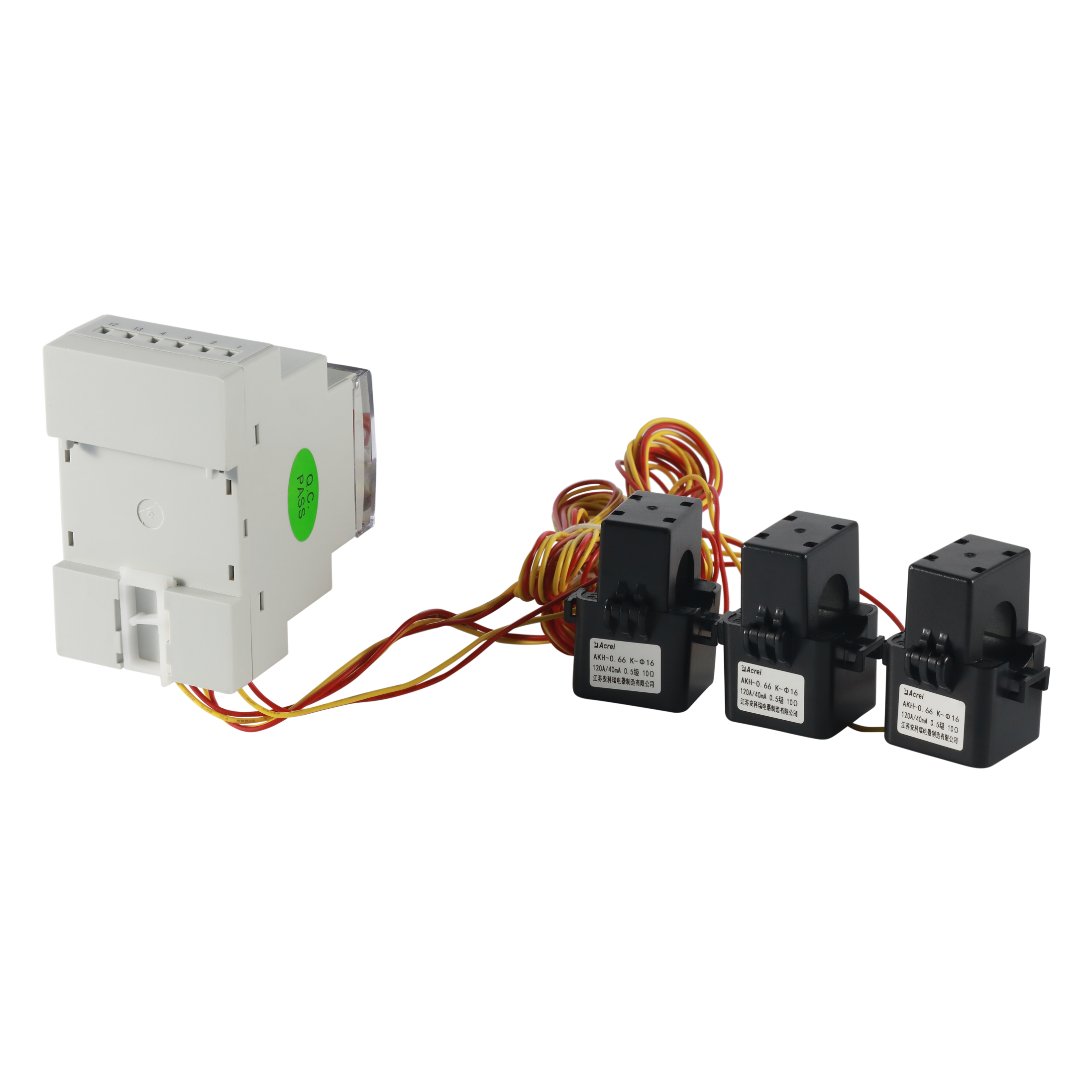

الأداة الكهربائية متعددة الوظائف من نوع السكك الحديدية ACR10R هي جهاز ذكي مصمم لمراقبة الطاقة الشاملة وإدارة الطاقة. فهو يدمج قياسات دقيقة للمعلمات الكهربائية مثل التيار أحادي الطور/ثلاثي الطور، والجهد، والطاقة النشطة، والطاقة التفاعلية، والطاقة الظاهرة، والتردد، وعامل الطاقة، مما يوفر بيانات في الوقت الفعلي لأنظمة إدارة الطاقة. إحدى ميزاته البارزة هي دعم اتصال Ethernet باستخدام بروتوكول Modbus-TCP، مما يتيح التكامل السلس في شبكات الأتمتة الصناعية الحديثة. يمكن تركيب الأداة بسهولة في الموقع باستخدام تركيب قضيب DIN ومحول تيار منفصل، مما يلغي الحاجة إلى إزالة قضيب التوصيل ويقلل وقت التثبيت وتكاليف العمالة. تتيح شاشة LCD وواجهة الزر البديهية للمستخدمين تكوين المعلمات ومراقبة العمليات محليًا، بينما توفر مخرجات التتابع ومدخلات التبديل إمكانات التحكم والإشارات عن بعد. تم تصميمه للبيئات الصناعية الصعبة، وهو مثالي لعمليات التحديث الموفرة للطاقة في الصناعات ذات الاستهلاك العالي للطاقة مثل الصهر وإنتاج الحديد والصلب وأشباه الموصلات. بالإضافة إلى ذلك، فهو يدعم تطبيقات مثل مراقبة الطاقة الكهروضوئية الموزعة وإدارة الطلب على الطاقة. بفضل نطاق درجة حرارة التشغيل الواسع ومعايير السلامة العالية، يجمع ACR10R بين الموثوقية وتعدد الاستخدامات وسهولة الاستخدام لتلبية احتياجات مراقبة الطاقة المتنوعة.
الوظائف:
| نموذج | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| وظيفة | |||
| طريقة العرض | شاشات الكريستال السائل (شاشات الكريستال السائل الميدانية) | ■ | ■ |
| معلمات القياس | التيار/الجهد/التردد/عامل القدرة | ■ | ■ |
| القوة النشطة/التفاعلية/القوة الظاهرة | ■ | ■ | |
| قياس الطاقة الرباعية | ■ | ■ | |
| الحد الأقصى للطلب | ■ | ■ | |
| قياس الطاقة بمعدل معقد | ■ | ■ | |
| تسجيل البيانات | تسجيل الأحداث | □ | |
| إنذار | □ | ||
| ساعة مدمجة | ■ | ■ | |
| الاتصالات | واجهة RS485 | ■ | ■ |
| واجهة إيثرنت | □ | ||
| واجهة RJ45 | □ | ||
| وظيفة اختيارية (اختر واحدة) | إخراج التتابع (2DO) | A1 (B1 أو C1) | |
| (4DI 2DO أو 4DI EP)* | |||
| الاتصالات | تحويل المدخلات (4DI) | ■ | |
| وظيفة اختيارية (اختر واحدة) | خرج النبض (قناتان) | A1 (B1 أو C1) | |
| (4DI 2DO أو 4DI EP)* | |||
| المعلمات التقنية | المؤشرات | |||

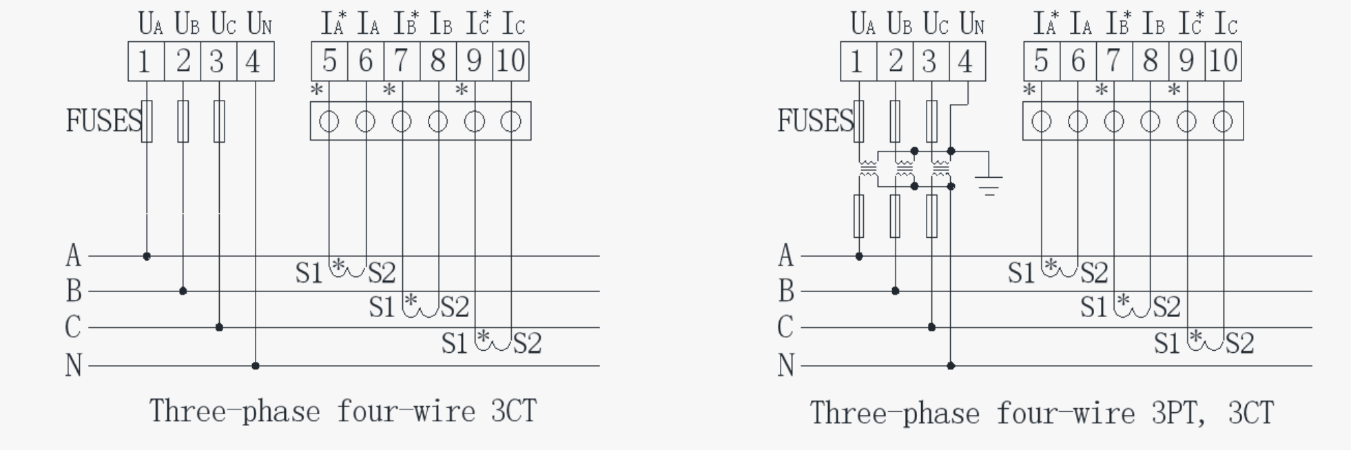

| الإدخال | الشبكة | ثلاث مراحل أربع أسلاك | ||
| التردد | 45 ~ 65 هرتز | |||
| الجهد الكهربي | الجهد المقنن: 220 فولت/380 فولت (400 فولت) | |||
| الزائد: 1.2 مرة من الجهد المقنن (مستمر)؛ 2 أضعاف الجهد المقنن الذي يستمر لمدة ثانية واحدة | ||||
| استهلاك الطاقة: أقل من 0.2 فولت أمبير | ||||
| الحالي | التقييم: مع محول خارجي 80 أمبير/26.7 مللي أمبير، 120 أمبير/40 مللي أمبير، 200 أمبير/66.66 مللي أمبير | |||
| مع مستشعر متبادل مدمج: 5A | ||||
| الحمل الزائد: 1.2 مرة التيار المقنن (مستمر)؛ 10 أضعاف التيار المقنن الذي يستمر لمدة ثانية واحدة | ||||
| استهلاك الطاقة: أقل من 0.2 فولت أمبير | ||||
| الإخراج | كهرباء | الإخراج mode:Open collector optocoupler pulse, 2-way output | ||
| ثلاث مراحل | ثابت النبض: 100imp/kWh | |||
| الاتصالات | واجهة RS485، Modbus-RTU، إيثرنت (اختياري) | |||
| عرض | شاشات الكريستال السائل | |||
| وظيفة | على إيقاف مستوى الصوت | الإدخال | 4 مدخلات اتصال جافة (اختيارية) | |
| الإخراج | الإخراج mode: 2-way relay normally open contact output（Optional） | |||
| قدرة الاتصال: تيار متردد 250 فولت/3 أمبير، تيار مستمر 30 فولت/3 أمبير | ||||
| دقة القياس | 0.5 مستوى، الطاقة التفاعلية: مستوى 2، أخرى: مستوى واحد | |||
| مصدر الطاقة | استهلاك الطاقة AC85 ~ 265V ≥10VA | |||
| السلامة | تردد الطاقة يتحمل الجهد | AC2kV بين الطاقة // تحويل الإخراج // المدخلات الحالية وإدخال الجهد // الاتصالات // إخراج النبض // تحويل المدخلات 1 دقيقة. | ||
| مصدر الطاقة//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV بين الاتصالات // إخراج النبض // تبديل المدخلات اثنين في اثنين 1 دقيقة. | ||||
| المقاوم العازلة | الإدخال and output to chassis >100MΩ | |||
| البيئة | درجة حرارة العمل: -10 درجة مئوية ~ 55 درجة مئوية (درجة حرارة العمل القصوى: -20 درجة مئوية ~ 65 درجة مئوية) درجة حرارة التخزين: -25 درجة مئوية ~ 70 درجة مئوية | |||
| الرطوبة النسبية: 5%~95% غير متكثفة؛ الارتفاع: ≥2500m | ||||
