كيفية اختيار طريقة تركيب جهاز القياس المناسب؟

دليل لاختيار السكك الحديدية / تركيب اللوحة DIN

مقدمة:

في تصميم توزيع الطاقة، وتعديل استهلاك الطاقة، وتخزين الطاقة الكهروضوئية، وبناء مشاريع القياس الفرعي، تنبع العديد من أخطاء الاختيار من اختيار طريقة التثبيت الخاطئة! عدم كفاية مساحة الخزانة، وعدم القدرة على حفر الثقوب، وعدم وجود جدار تثبيت متاح في الموقع، وصعوبة الصيانة بعد التثبيت - في أحسن الأحوال، يؤدي ذلك إلى إعادة العمل والتصحيح؛ وفي أسوأ الأحوال، فإنه يعرض للخطر قبول المشروع.

تنقسم عدادات Acrel الذكية إلى نوعين رئيسيين من التثبيت - سكة DIN ولوحة مثبتة - بناءً على ظروف البناء في الموقع، وهيكل الخزانة، وبيئة التثبيت. ترشد هذه المقالة المتخصصين في الهندسة من خلال الاختيار الدقيق من بين خمسة أبعاد: ميزات التثبيت، والسيناريوهات القابلة للتطبيق، والمزايا الأساسية، والنماذج المقابلة، والمزالق الشائعة التي يجب تجنبها، وتغطي 99% من مشاريع توزيع الطاقة الصناعية والتجارية.

I. عدادات السكك الحديدية DIN | الاختيار الأفضل للتركيب الكثيف داخل الخزانة، وأقصى قدر من التنوع

عدادات السكك الحديدية DIN هي حاليًا النوع الأكثر استخدامًا والأكثر قابلية للتكيف في مشاريع توزيع الطاقة والطاقة الجديدة ومراقبة الطاقة. إنهم يعتمدون التركيب الإضافي للسكك الحديدية DIN 35mm القياسي الوطني، ولا يتطلب أي حفر للخزانة، مع التجميع والتفكيك البسيط للغاية.

ميزات التثبيت

يتم قصها مباشرة على القضبان القياسية داخل صناديق التوزيع، وخزائن التحكم، وصناديق التجميع. صغير الحجم وخفيف الوزن، مع تصميم معياري يدعم الترتيب الكثيف لوحدات متعددة. إضافة، استبدال، أو توسيع الوحدات لاحقًا لا يتطلب أي تعديل على هيكل الخزانة، مما يضمن كفاءة بناء وصيانة عالية للغاية.

عدادات السكك الحديدية DIN أحادية الطور (سلسلة ADL200)

مصممة لشبكات التيار المتردد ذات الجهد المنخفض أحادية الطور، لقياس الجهد والتيار والطاقة والطاقة النشطة. يدعم الاتصال المباشر حتى 80 أمبير، مع اتصال RS485 اختياري (بروتوكول Modbus-RTU). مثالية لبناء القياس الفرعي للطاقة، وفواتير المستأجرين التجاريين، ومراقبة الحمل على مرحلة واحدة.

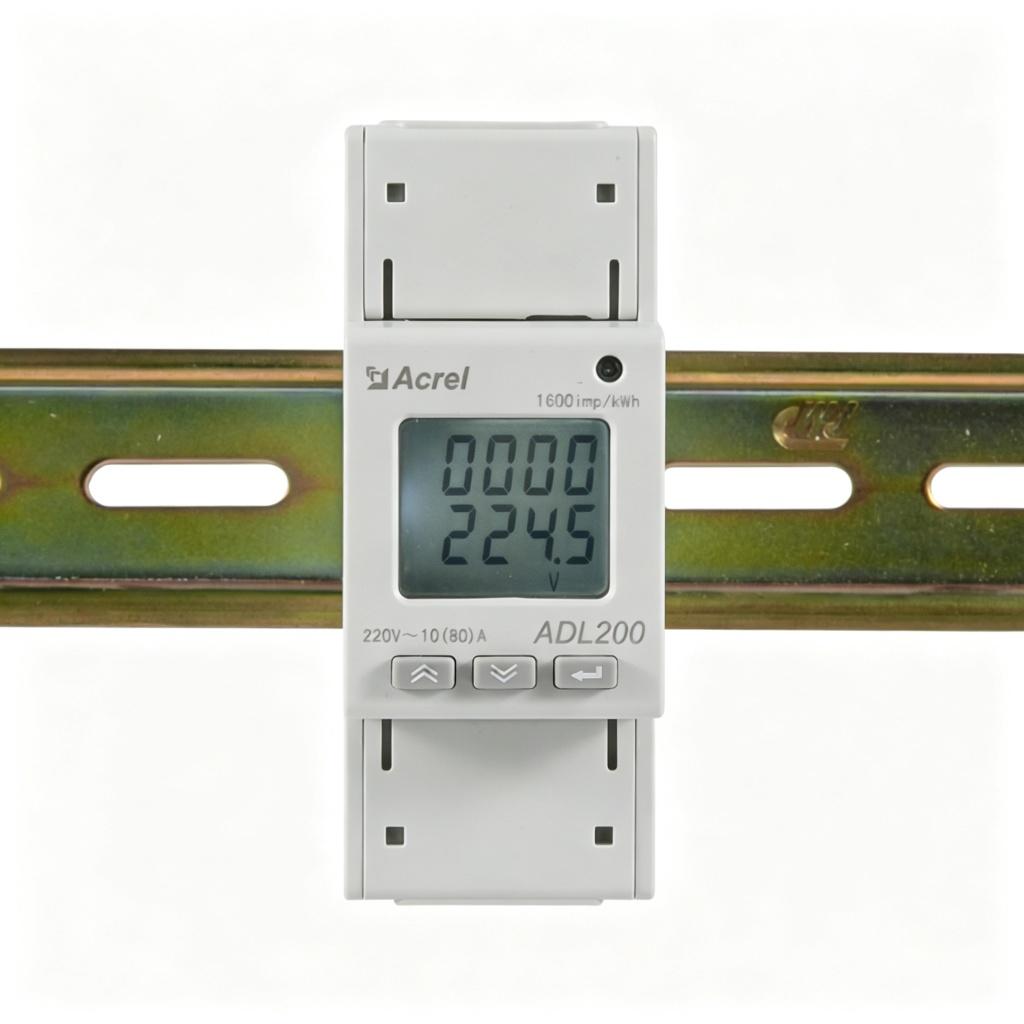

الشكل: عداد السكك الحديدية DIN أحادي الطور (ADL200)

عدادات السكك الحديدية DIN ثلاثية الطور ( ADL400 / سلسلة DTSD1352 )

قياس كامل للمعلمات الكهربائية على ثلاث مراحل بما في ذلك الجهد والتيار والطاقة وعامل القدرة والتردد والطاقة الرباعية. يدعم الفواتير متعددة التعريفات مع ما يصل إلى 4 مناطق زمنية و8 جداول زمنية. يتميز بالكشف التوافقي من الثاني إلى الحادي والثلاثين وتحليل THD. مجهزة بواجهة اتصال RS485 لتكامل نظام SCADA ونظام إدارة الطاقة.

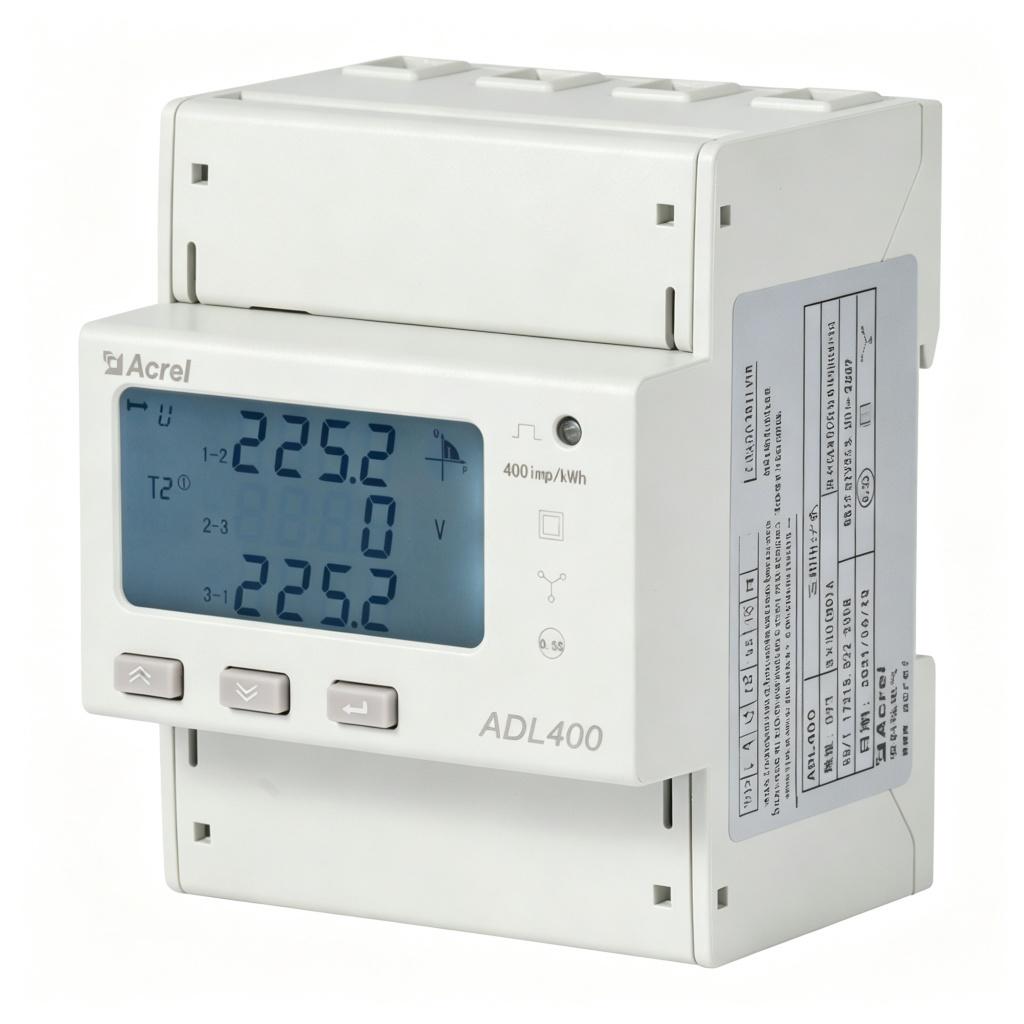

الشكل: عداد السكك الحديدية DIN ثلاثي الطور (ADL400)

عدادات السكك الحديدية DC DIN (سلسلة DJSF1352-RN)

مصمم خصيصًا لأنظمة التيار المستمر، وقياس جهد التيار المستمر، والتيار، والطاقة، والطاقة الأمامية/الخلفية. يدعم كلاً من المجموعة الحالية لمستشعر التحويلة والقاعة، مع توفر دقة من الدرجة 0.5. شهادة CE وUL المزدوجة للامتثال للتصدير. مناسب تمامًا لمحطات شحن السيارات الكهربائية، وأنظمة تخزين الطاقة، ومحطات الاتصالات الأساسية، ولوحات توزيع الطاقة التي تعمل بالتيار المستمر. يتميز باتصال RS485 مع دعم بروتوكول Modbus وDL/T645، بالإضافة إلى وظائف تجميد البيانات وتسجيل الأحداث.

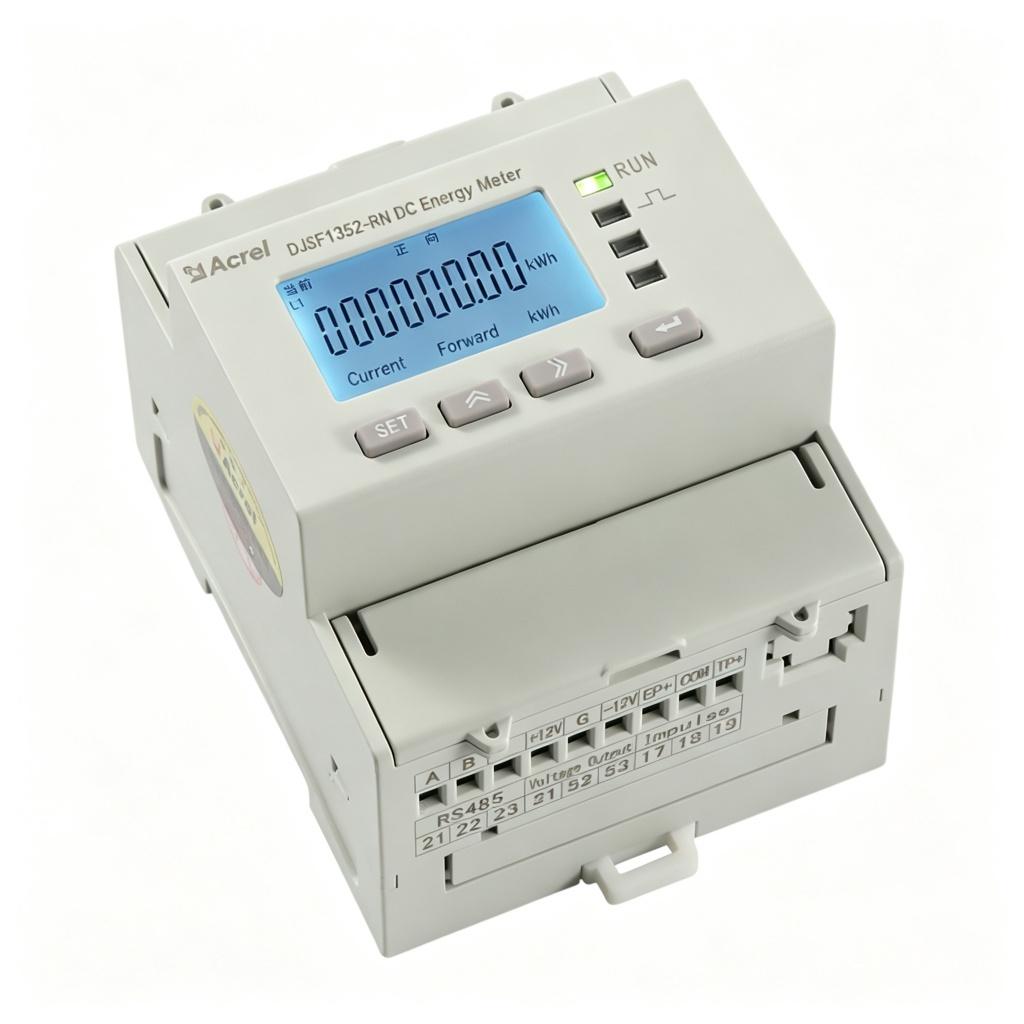

الشكل: مقياس السكك الحديدية DC DIN (DJSF1352-RN)

عدادات الطاقة للسكك الحديدية متعددة الدوائر DIN (ADF400L / سلسلة ADW2xx)

يحل عداد واحد محل عدة عدادات تقليدية - ويدعم ما يصل إلى 12 دائرة ثلاثية الطور أو 36 دائرة أحادية الطور مع قياس كامل للمعلمات الكهربائية لكل قناة. تصميم معياري مع CTs خارجية، مما يتيح القياس المركزي والنشر المكثف في صناديق التوزيع، وخزائن رأس الأعمدة، والمحطات الفرعية من النوع الصندوقي. يتضمن إحصاءات الطاقة متعددة التعريفات، وقياس الطلب، وتسجيل الأحداث. مزود بمنافذ اتصال مزدوجة Ethernet وRS485 لتحقيق تكامل فعال للبيانات.

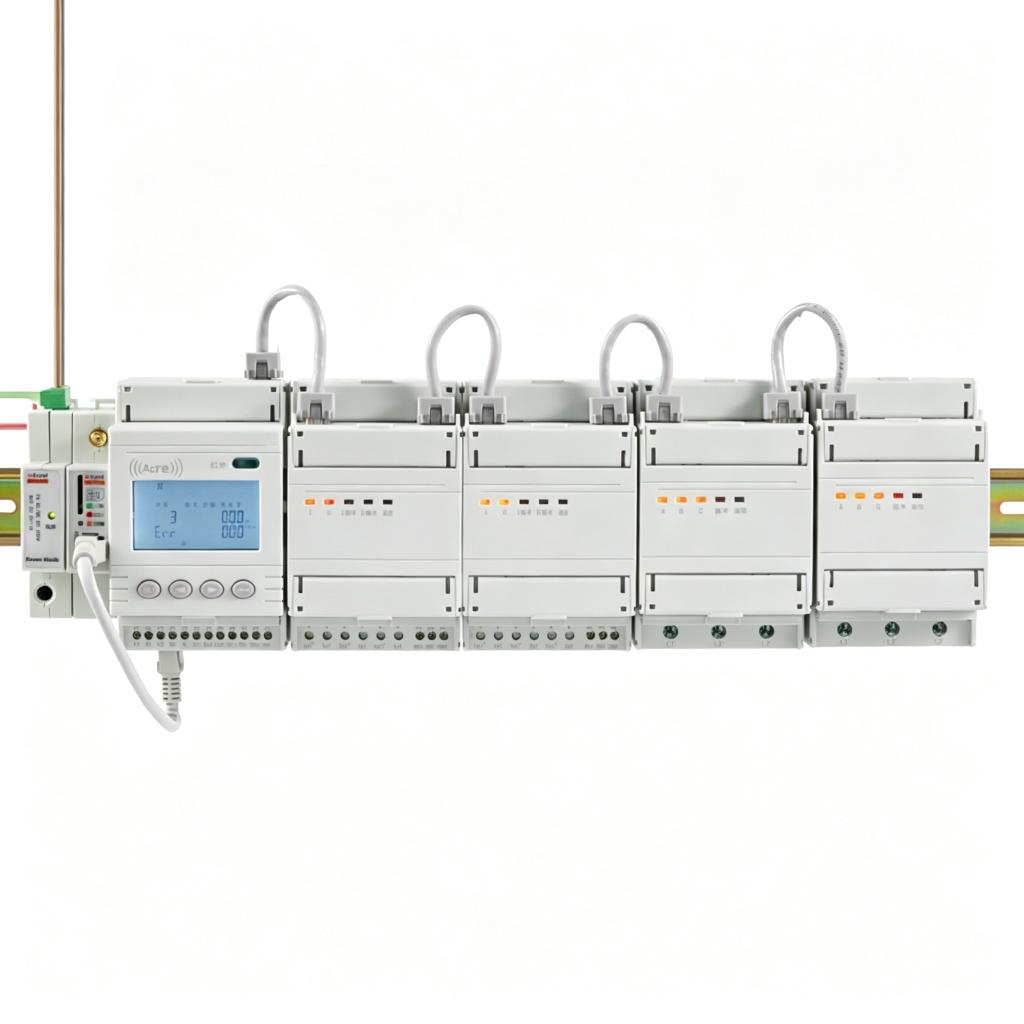

الشكل: عداد الطاقة للسكك الحديدية DIN متعدد الدوائر (ADF400L)

ثانيا. عدادات مثبتة على اللوحة | المراقبة المرئية للمفاتيح الكهربائية، معيار للمشروعات المتطورة

تتطلب أجهزة القياس المثبتة على اللوحة، والمعروفة أيضًا باسم عدادات اللوحة الأمامية أو أجهزة القياس المثبتة على السطح، قطعًا دقيقًا للفتحة على لوحة الخزانة. يتم وضع جسم العداد داخل الخزانة مع عرض الشاشة من الخارج. إنها الاختيار السائد لمجموعات المفاتيح الكهربائية ذات الجهد العالي والمنخفض ومعدات التحكم المركزية، حيث تجمع بين الجماليات والمراقبة عالية الأداء.

ميزات التثبيت

يتم قطع الثقوب في الخزانة وفقًا لأبعاد العداد للتركيب الثابت المتساطح. سطح اللوحة مسطح وموحد، حيث تواجه الشاشة المشغل مباشرة، مما يسمح برؤية بديهية في الوقت الفعلي للجهد ثلاثي الطور والتيار والطاقة وجودة الطاقة وغيرها من البيانات.

عدادات مثبتة على اللوحة مقاس 72 مم (AMC72L / سلسلة PZ72 / AEM72) - القطع: 67 × 67 مم

تصميم لوحة مدمج مقاس 72 × 72 مم مع فتحة خزانة مقاس 67 × 67 مم. يقيس الجهد ثلاثي الطور، والتيار، والطاقة النشطة/التفاعلية، وعامل الطاقة، والتردد، والطاقة رباعية الأرباع. يدعم الفواتير متعددة التعريفات مع 4 مناطق زمنية. يتميز بقياس THD التوافقي من الثاني إلى الحادي والثلاثين، وتسجيل الأحداث، وإحصائيات الطلب والحد الأقصى/الحد الأدنى للقيمة. مجهزة باتصال RS485 (Modbus-RTU)، بالإضافة إلى المدخلات الرقمية الاختيارية ومخرجات التتابع للإشارات والتحكم عن بعد. مثالية للمفاتيح الكهربائية ولوحات التوزيع المدمجة حيث تكون المساحة محدودة.

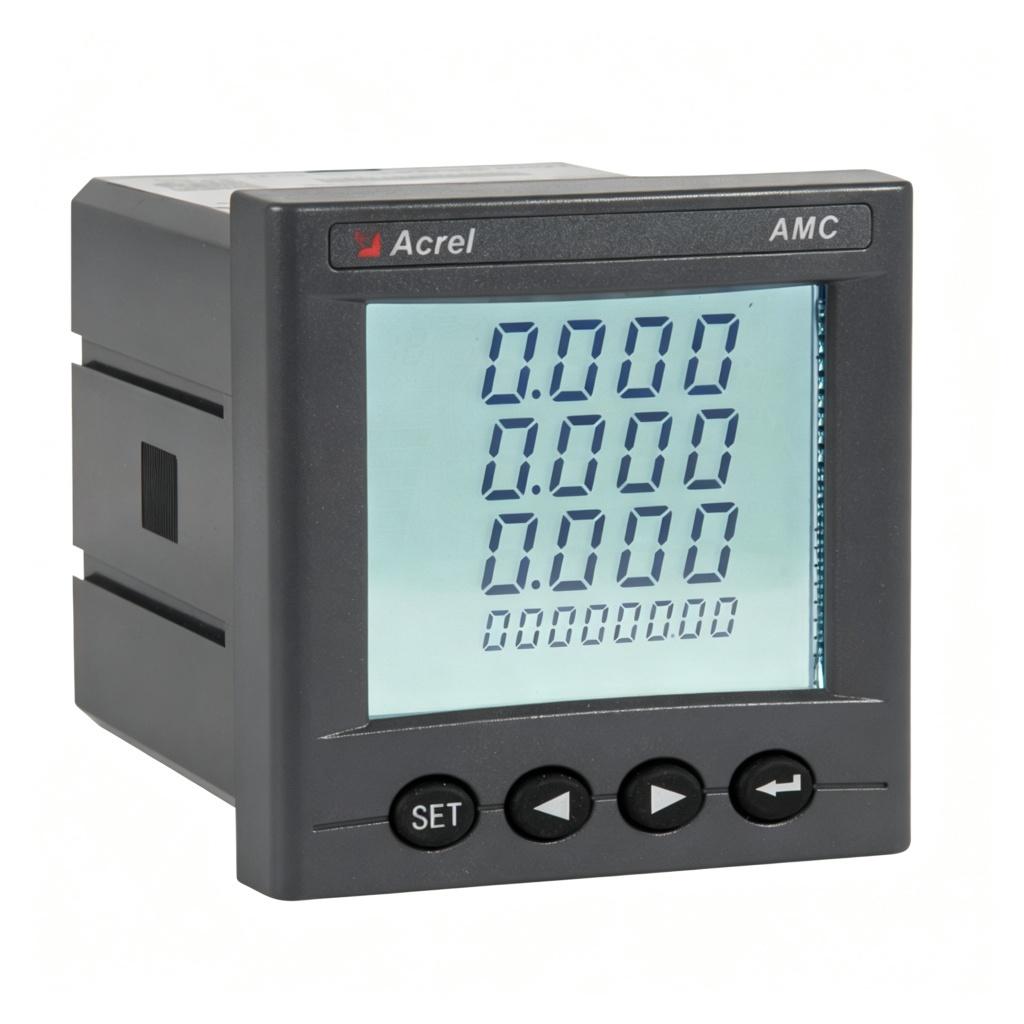

الشكل: جهاز قياس مثبت على اللوحة مقاس 72 مم (AMC72L)

عدادات مثبتة على اللوحة مقاس 96 مم (AMC96L / PZ96 / AEM96 / سلسلة ACR) - القطع: 88 × 88 مم

تصميم لوحة مقاس 96 × 96 مم مع فتحة خزانة مقاس 88 × 88 مم - سلسلة تركيب اللوحة الرئيسية مع مجموعة الميزات الأكثر شمولاً. يوفر قياسًا كاملاً عالي الدقة للمعلمات الكهربائية بما في ذلك التحليل التفصيلي لجودة الطاقة (التوافقيات حتى 63، وعدم توازن الجهد/التيار، والوميض). يدعم إدارة الطاقة متعددة التعريفات مع ما يصل إلى 12 شهرًا من تسجيل البيانات التاريخية. يتميز بخيارات إدخال/إخراج متعددة (المدخلات الرقمية، ومخرجات التتابع، والمخرجات التناظرية)، واتصال RS485، واتصال Ethernet اختياري. تضيف سلسلة ACR إمكانات متقدمة لتحليل طاقة الشبكة. مصممة للمفاتيح الكهربائية المتطورة، ولوحات التوزيع ذات الجهد المتوسط/المنخفض، وتطبيقات مراقبة الطاقة المهمة.

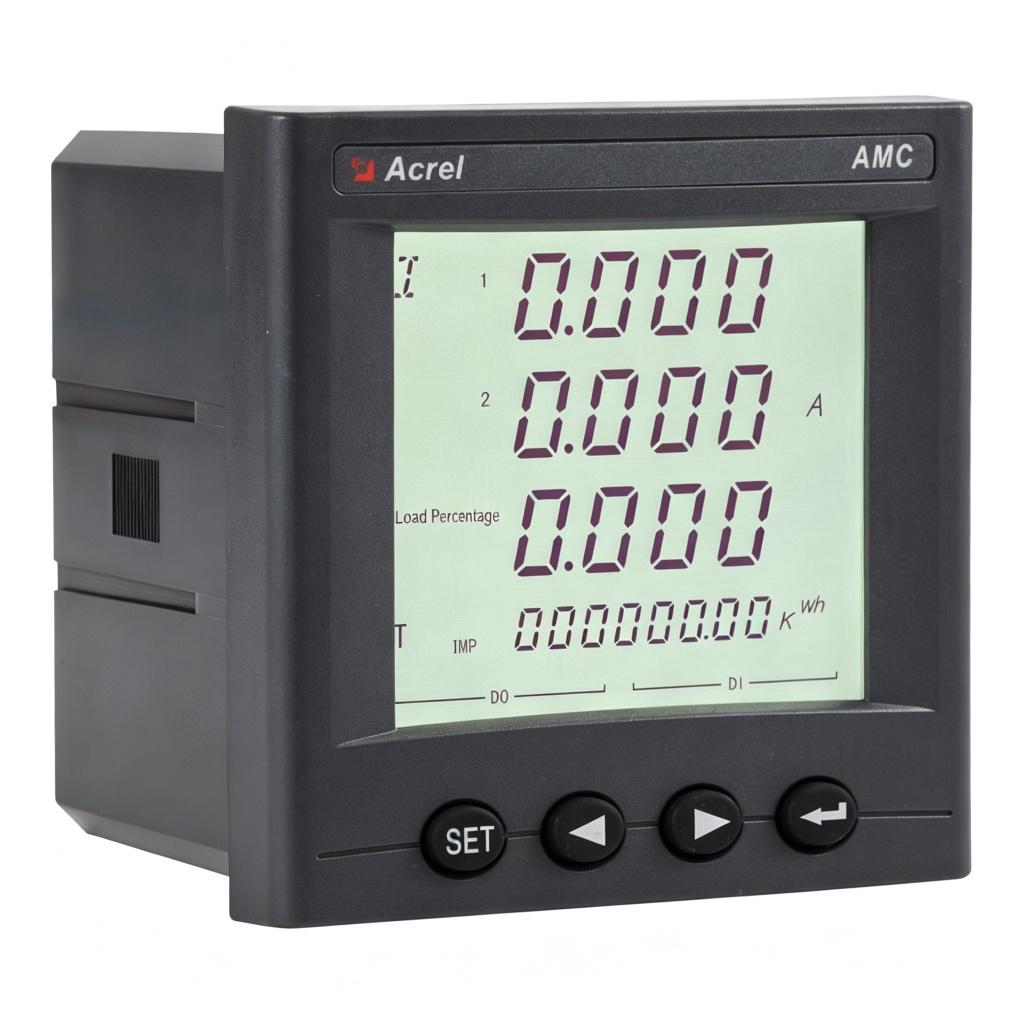

الشكل: عداد مثبت على اللوحة مقاس 96 مم (AMC96L)

ثالثا. ملخص الاختيار السريع | احصل على العداد الصحيح خلال 30 ثانية

عند اختيار جهاز قياس، حدد طريقة التثبيت أولاً، ثم الوظائف والمعلمات والشهادات! يؤدي الاختيار الدقيق بناءً على ظروف الخزانة في الموقع، وبيئة التثبيت، ومعايير المشروع إلى تجنب المشكلات بشكل أساسي مثل إعادة صياغة الثقب، وقيود التثبيت، وفشل القبول.
