قياس التيار المتردد على ثلاث مراحل
تيار الإدخال: 5A/1A بواسطة CT
THD مع التوافقيات 2-31
تلح قياس RNS
4DI و2DO
نبض الإخراج
+86-18702106858 / +86-21-69156352

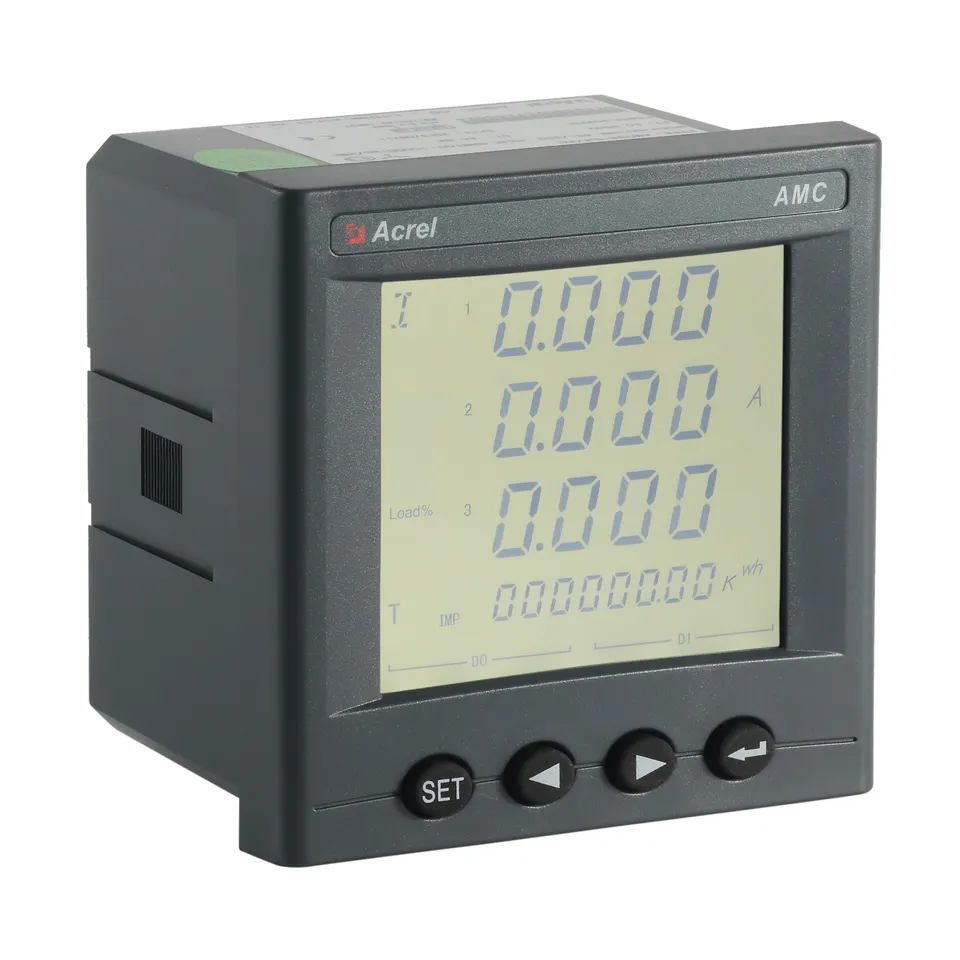

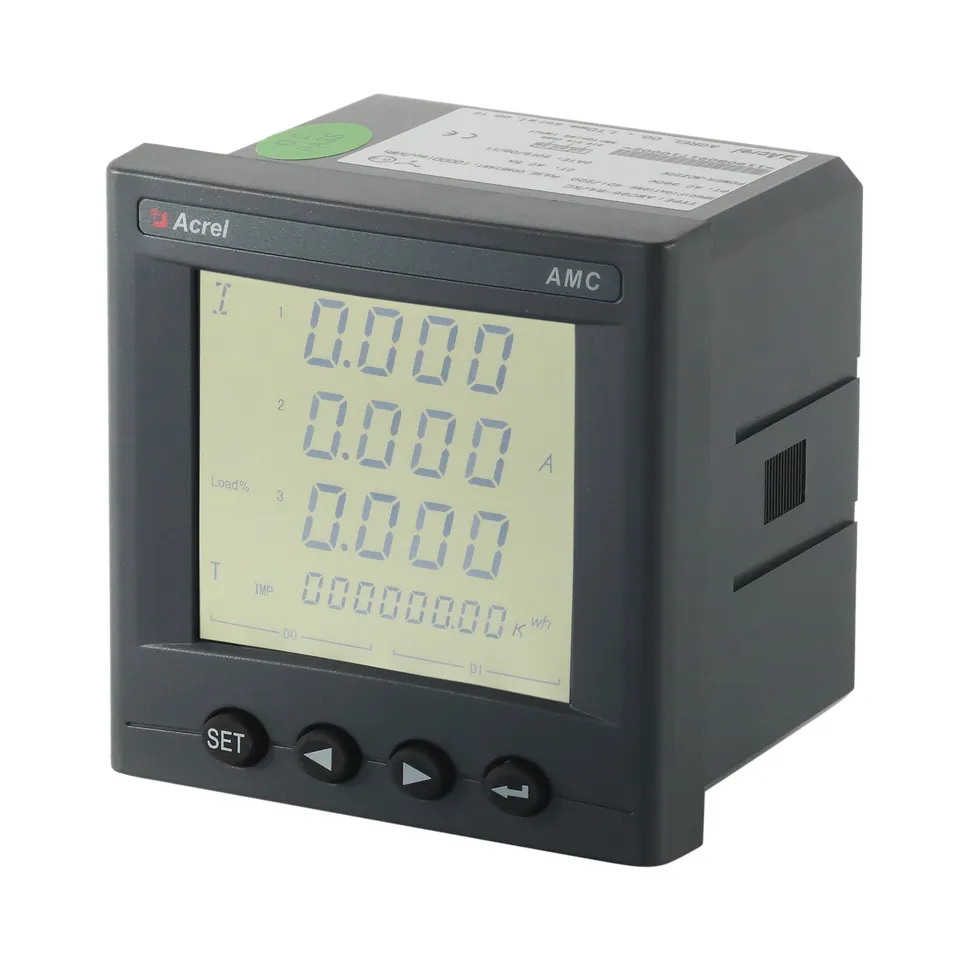

AMC96L-E4/KC عبارة عن عداد طاقة مثبت على لوحة قابل للبرمجة ثلاثي الأطوار يعمل بالتيار المتردد عالي الدقة، تم تصميمه لمراقبة الطاقة في الوقت الفعلي وإدارة الطاقة وتحليل جودة الطاقة في المنشآت الصناعية والتجارية ومنشآت مراكز البيانات. توفر علبة DIN المدمجة مقاس 96 × 96 مم مع قياس متعدد الوظائف من فئة 0.5 قراءات RMS حقيقية للجهد والتيار والطاقة النشطة/المتفاعلة/الظاهرية وعامل الطاقة والتردد والاستيراد/التصدير كيلوواط ساعة وkvarh مع اتصالات Modbus-RTU RS485 لتكامل SCADA أو BMS أو EMS بسلاسة. أربعة قياسات تعريفية رباعية، والتقاط التشوه التوافقي رقم 31، وتحليل THD، وتسجيل الطلب، وتوصيف الحمل وأربعة دعم لشروط الاستخدام التعريفية، مما يتيح إعداد فواتير دقيقة وتحسين الكفاءة. نطاق واسع 3×57.7/100 فولت...3×380/660 فولت، 0.02-6 أمبير توصيل مباشر أو مدخل CT، وعدادات طاقة ثنائية الاتجاه، وإخراج النبض، وإنذار التتابع وختم مقاوم للتلاعب، مما يجعل AMC96L-E4/KC مثاليًا للمفاتيح الكهربائية ولوحات التوزيع والمحطات الكهروضوئية ومحطات شحن المركبات الكهربائية وتطبيقات الشبكة الذكية مع تلبية IEC 62053-22، IEC 61557-12 ومعايير CE.
| المعلمات التقنية | القيمة | |||
| الإدخال | اتصال | مرحلة واحدة - سلكان، 3 مراحل - 3 أسلاك، 3 مراحل - 4 أسلاك | ||
| التردد | 45-65 هرتز | |||
| الجهد الكهربي | التقييم: | |||
| مرحلة واحدة: تيار متردد 100 فولت، 400 فولت | ||||
| ثلاث مراحل: تيار متردد 3×57.7 فولت/100 فولت (100 فولت)، 3×220 فولت/380 فولت (400 فولت)، 3×380 فولت/660 فولت (660 فولت) (96 حجم فقط) | ||||
| التحميل الزائد: تصنيف 1.2 أضعاف {مستمر): تصنيف 2 أضعاف لمدة ثانية واحدة | ||||
| استهلاك الطاقة: <0.5VA | ||||
| الحالي | التقييم: AC IA、5A | |||
| التحميل الزائد: تصنيف 1.2 أضعاف (مستمر)؛ تصنيف 10 أضعاف لمدة ثانية واحدة | ||||
| استهلاك الطاقة: <0.5VA | ||||
| الإخراج | الطاقة الكهربائية | الإخراج mode:open-collector photo-coupler pulse | ||
| ثابت النبض: 10000imp/kWh (قابل للضبط)، راجع مخطط الأسلاك للحصول على التفاصيل؛ | ||||
| الاتصالات | RS485port، بروتوكول Modbus -RTU، بروتوكول DLT645 (الإصداران 07 و 97)، | |||
| معدل الباود 1200 ~ 38400 | ||||
| وظيفة | تبديل المدخلات | مدخل اتصال جاف، مصدر طاقة مدمج؛ إذا كان الطراز KA، فهو نشط بتيار متردد 220 فولت. | ||
| تبديل الإخراج | الإخراج mode: Relay normally open contact output | |||
| سعة الاتصال: تيار متردد 250 فولت/3 أمبير، تيار مستمر 30 فولت/3 أمبير | ||||
| الإخراج التناظري | 4 - 20 مللي أمبير | |||
| فئة الدقة | التردد:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| مصدر الطاقة | تيار متردد/تيار مستمر 85-265 فولت أو DC24V (±20%) أو DC48V (±20%) | |||
| استهلاك الطاقة ≥10VA | ||||
| الأمن | تردد الطاقة يتحمل الجهد | بين مصدر الطاقة // تحويل الإخراج // الإدخال الحالي // إدخال الجهد والإرسال // الاتصالات // إخراج النبض // تحويل المدخلات AC 2 كيلو فولت 1 دقيقة؛ | ||
| بين مصدر الطاقة، تبديل الإخراج، الإدخال الحالي، إدخال الجهد AC 2 كيلو فولت 1 دقيقة؛ | ||||
| بين الإرسال، الاتصالات، إخراج النبض، تبديل المدخلات AC 1kV 1 min؛ | ||||
| مقاومة العزل | الإدخال、Output end to machine enclosure >100MΩ | |||
| البيئة | درجة الحرارة | العمل: -25 درجة مئوية ~ 65 درجة مئوية التخزين: -40 درجة مئوية ~ 80 درجة مئوية | ||
| الرطوبة | ≥93% رطوبة نسبية غير متكثفة | |||
| الارتفاع | ≥2500 م | |||
