الخط الوارد لمركز البيانات DC
مدخل مستقل بقناتين ثلاثي الطور
التوافقي من الثاني إلى الثالث والستين
8DI 4DO 1 درجة الحرارة. والرطوبة
اتصال إيثرنت (اختياري)
3 قنوات اتصال RS485
+86-18702106858 / +86-21-69156352

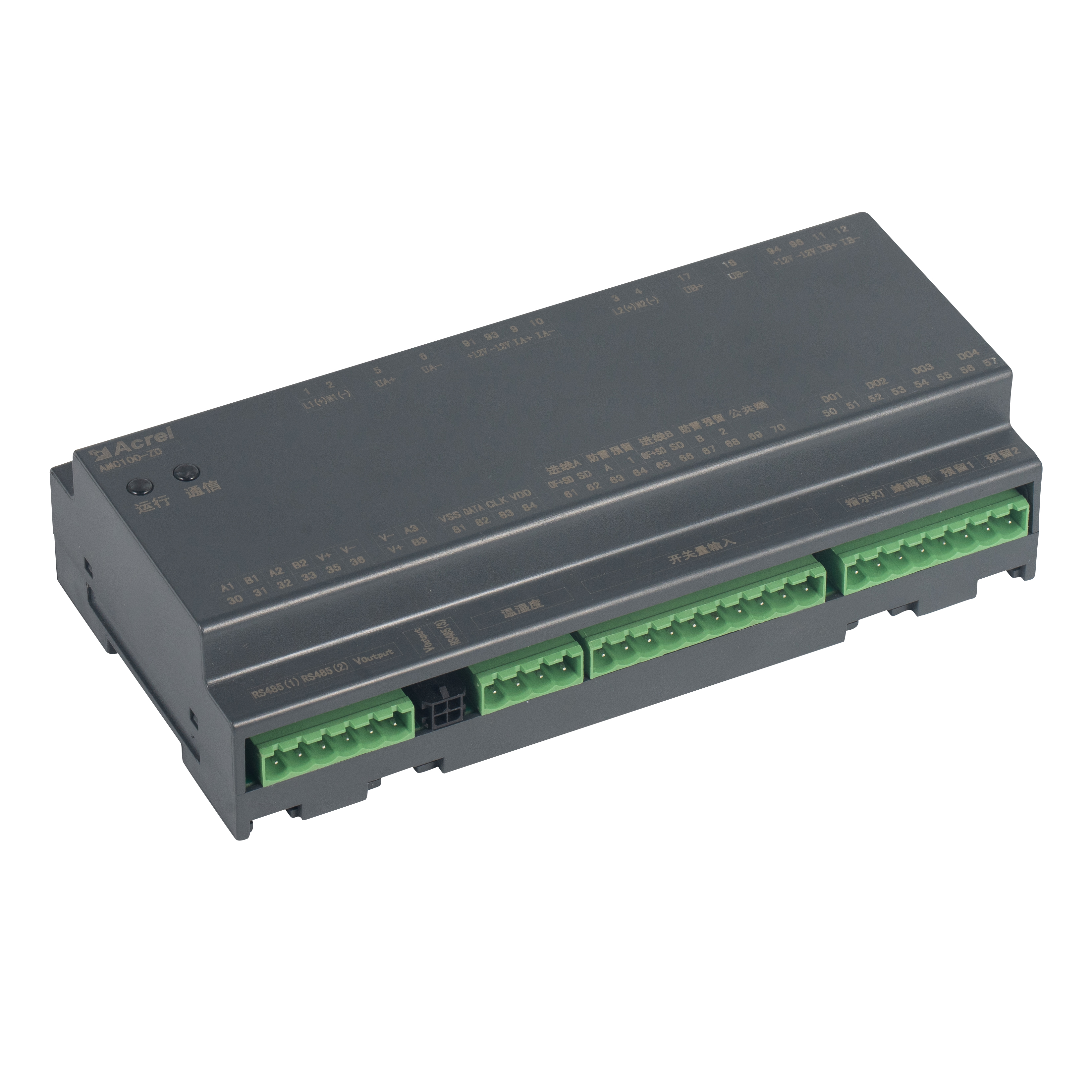

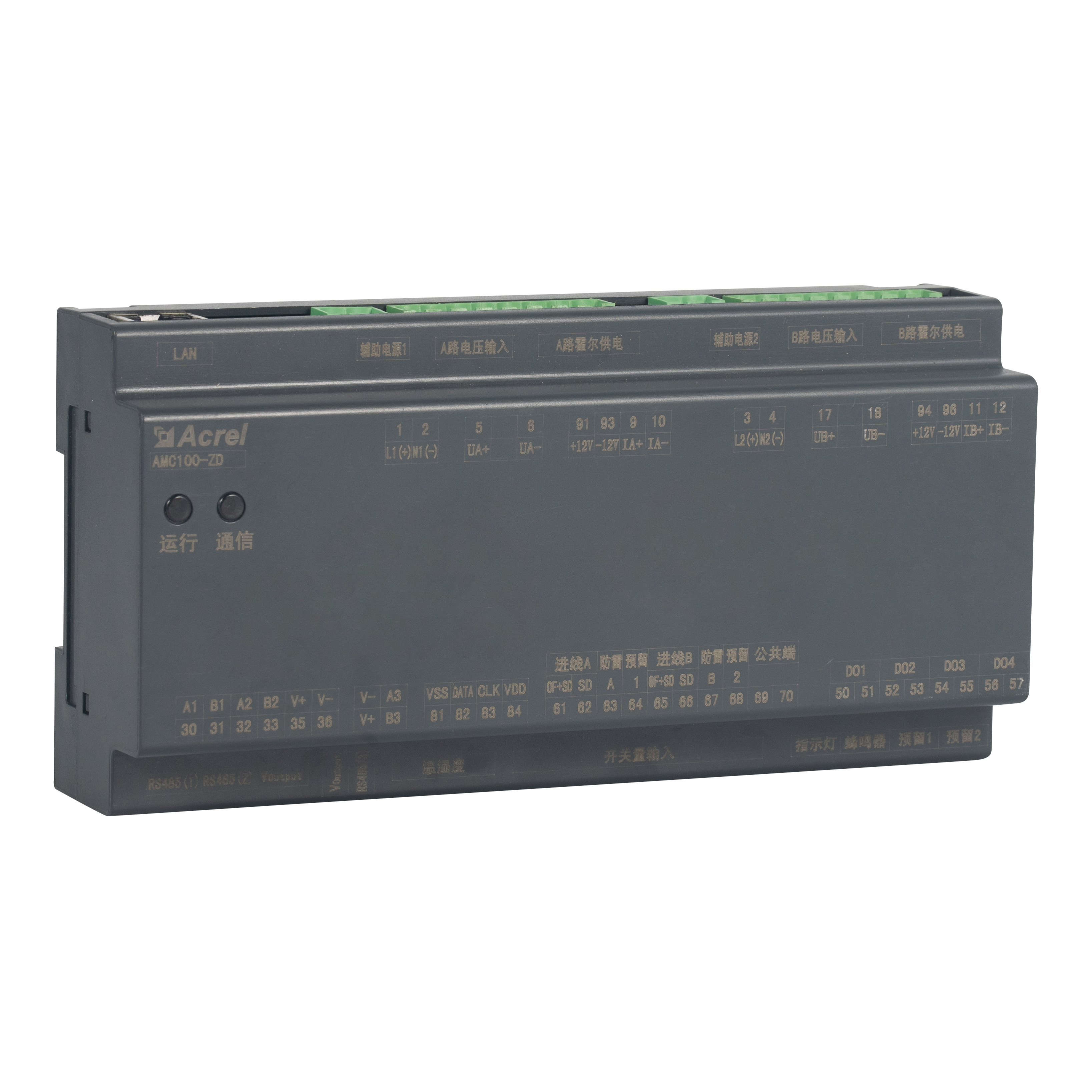

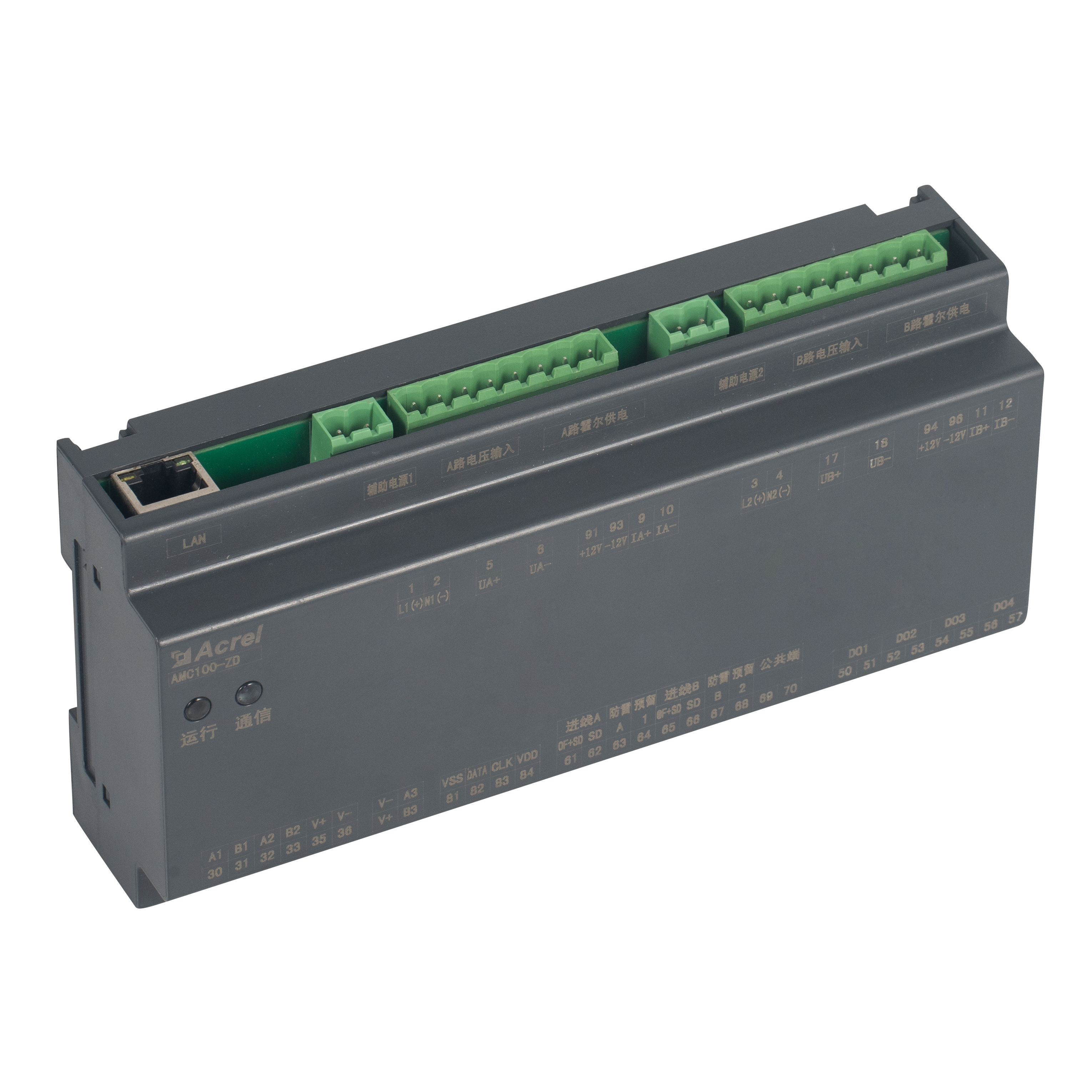

AMC100-ZD هي وحدة مراقبة توزيع الطاقة الدقيقة DIN-rail DC من Acrel والتي تم تصميمها لرفوف خادم مركز البيانات. إنه يتتبع في الوقت نفسه المعلمات الكهربائية الكاملة لتغذية AB المزدوجة ثلاثية الطور، و192 دائرة صادرة، و8 نقاط حالة DI / 4 DO، وقناتي تسرب، و1 مستشعر لدرجة الحرارة والرطوبة و63 توافقيًا. تعمل ثلاثة منافذ RS485 Modbus-RTU على تمكين التكامل السلس بين BMS/DCIM. هيكل صغير الحجم مقاس 180 مم، ودقة تبلغ ±0.5%، وعتبات إنذار لكل قناة وتحذير فوري من الضوء والصوت، مما يقلل من هدر الطاقة ووقت التوقف عن العمل، مما يجعله القلب القابل للتطوير لحلول مراقبة مسارات الحافلات DC أو PDU في مراكز البيانات الخضراء.
| نموذج | ايه ام سي100-زد | |
| المعلمات المقاسة | الجهد والتيار والطاقة والطاقة الكهربائية ودرجة الحرارة المحيطة والرطوبة | |
| جهد الحافلة | تصنيف | 48 فولت تيار مستمر، 240 فولت تيار مستمر، 336 فولت تيار مستمر |
| نطاق القياس | ±20% | |
| الزائد | الجهد اللحظي 2 مرات في الثانية | |
| الدائرة الواردة الحالية | تصنيف | 5 فولت ( مستشعر القاعة، ±12 فولت مدعوم من ايه ام سي100-زد ) |
| الزائد | المدة 1.2 مرة، لحظية 10 مرات/ثانية | |
| درجة الحرارة والرطوبة | نطاق درجة الحرارة | -40 درجة مئوية ～ 99 درجة مئوية |
| نطاق الرطوبة | 20% ～ 90% | |
| دقة القياس | لفائف في | الجهد/المستوى الحالي 0.5، مستوى الطاقة/الطاقة الكهربائية 1 |
| درجة الحرارة | ±1 درجة مئوية | |
| الرطوبة | ±5% | |
| مساعد العرض | ايه ام سي100-زد : قوة الإشارة ( ≥15 واط ) | |
| ايه ام سي100-زد-P24 : تيار مستمر 12-24 فولت مصدر طاقة مستقل | ||
| ايه ام سي100-زد-P220 : | ||
| 1 、 عندما يكون الجهد المستمر DC 240V 、 DC336V، مدعوم من AC220V 、 تيار مستمر 240 فولت 、 DC336V العرض المستقل | ||
| 2 、 عندما يكون الجهد الثابت هو تيار مستمر 48 فولت، مدعوم من مصدر مستقل DC48V | ||
| البيئة | درجة الحرارة | العملية : -15 درجة مئوية ～ 55 درجة مئوية التخزين : -25 درجة مئوية ～ 70 درجة مئوية |
| الرطوبة | الرطوبة النسبية ≥93% | |
| الارتفاع | ≥2500 م | |
| تبديل الإخراج | 4 اتجاهات 3 أمبير 250 فولت تيار متردد / 3 أمبير 30 فولت تيار مستمر | |
| تبديل الإدخال | 8 عقد جافة | |
| الاتصالات | قناة واحدة معزولة RS485/Modbus-RTU لنظام الخلفية | |
| 1 RS485/Modbus-RTU لشاشة تعمل باللمس | ||
| 1 اتصال RS485/Modbus-RTU بوحدة المصب | ||
| وظيفة اتصال إيثرنت ذات قناة واحدة هو اختياري | ||
| التثبيت | طريقة تركيب السكة DIN35mm أو اللوحة السفلية | |
| مستوى الحماية | IP20 | |
| مستوى التلوث | 2 | |
| الأمن | العزل | يجب أن تكون مقاومة العزل بين جميع الأطراف والأجزاء الموصلة على الغلاف 100 ميجا أوم على الأقل |
| تحمل الجهد | إشارة الجهد والتيار للخط A // إشارة الجهد والتيار للخط B // إخراج التبديل // منفذ اتصال معزول // يجب أن يفي اثنان من المنافذ الأخرى بتيار متردد 2 كيلو فولت لمدة دقيقة واحدة، ويجب أن يفي مدخلات التحويل والمنافذ الأخرى بتيار متردد 0.5 كيلو فولت لمدة دقيقة واحدة، ويجب أن يكون تيار التسرب أقل من 2 مللي أمبير، ولا توجد ظاهرة انهيار أو وميض كهربائي. | |
| تدخل الاستاتيكيه | المستوى 4 | |
| التوافق الكهرومغناطيسي | مفاعلة نبض عابر سريع | المستوى 3 |
| مقاومة الطفرة | المستوى 4 | |
| الترددات الراديوية الإشعاع الكهرومغناطيسي | المستوى 3 | |
