خط وارد للتيار المتردد لمركز البيانات
مدخل مستقل بقناتين ثلاثي الطور
التوافقي من الثاني إلى الثالث والستين
8DI 4DO 1 درجة الحرارة. والرطوبة
اتصال إيثرنت (اختياري)
3 قنوات اتصال RS485
+86-18702106858 / +86-21-69156352

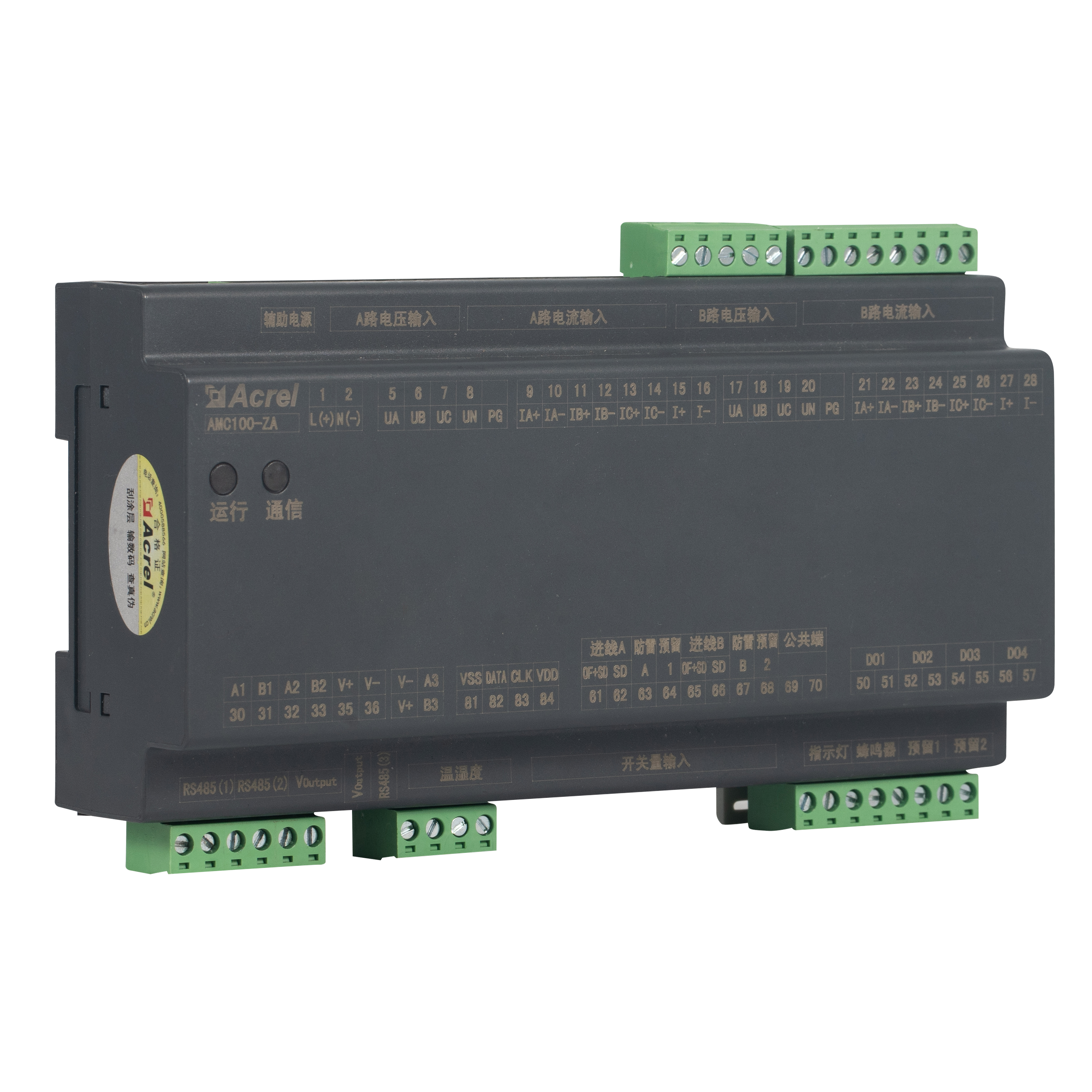

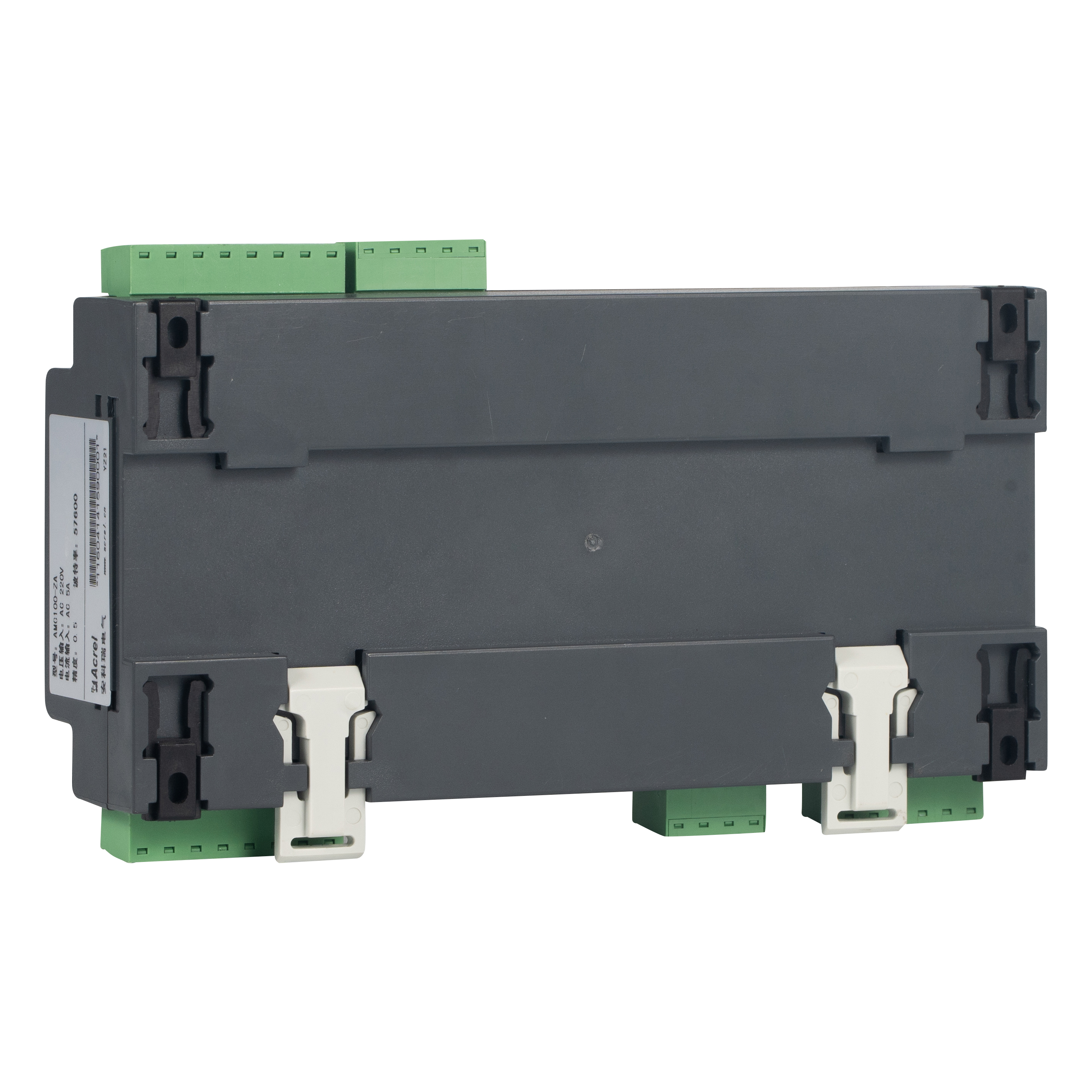

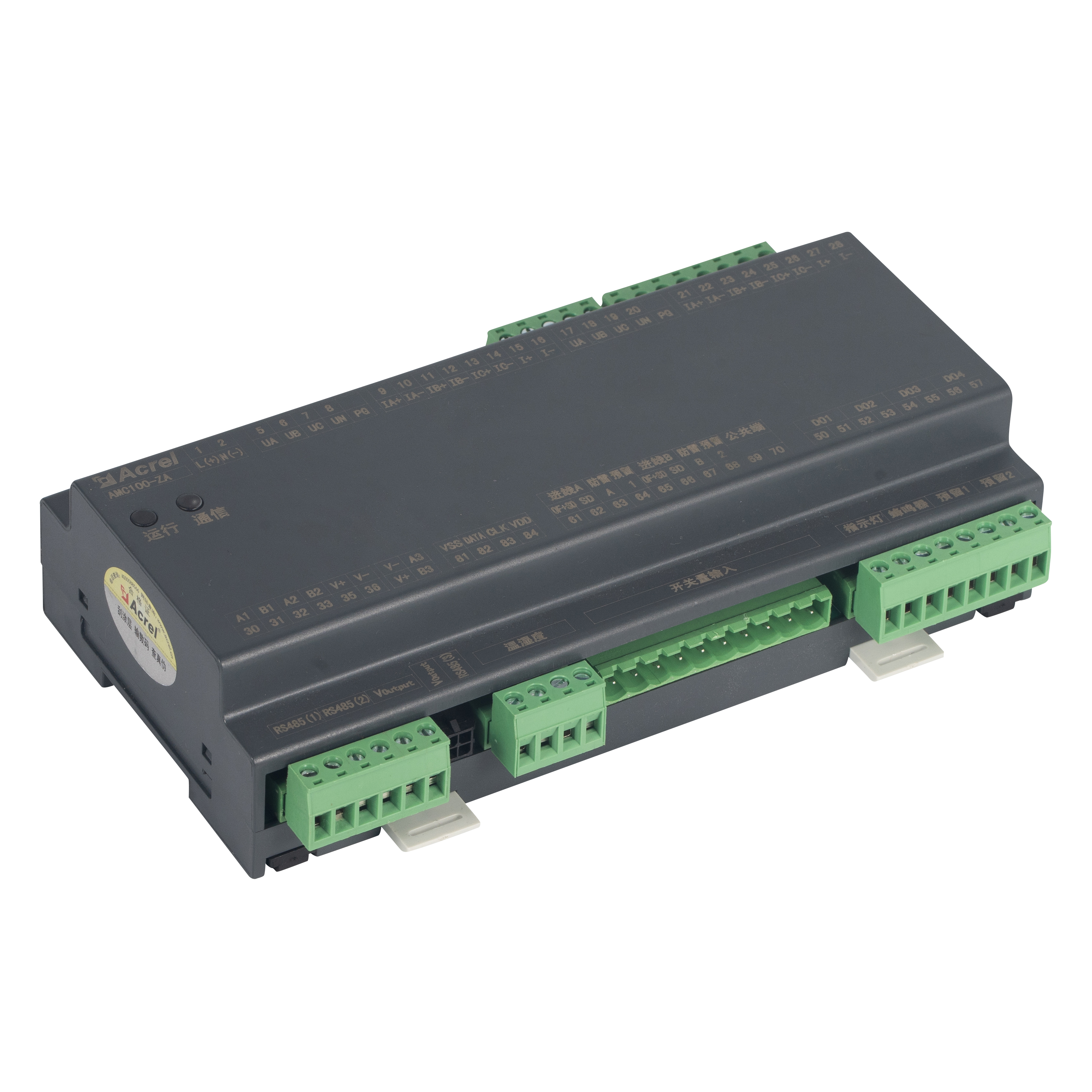

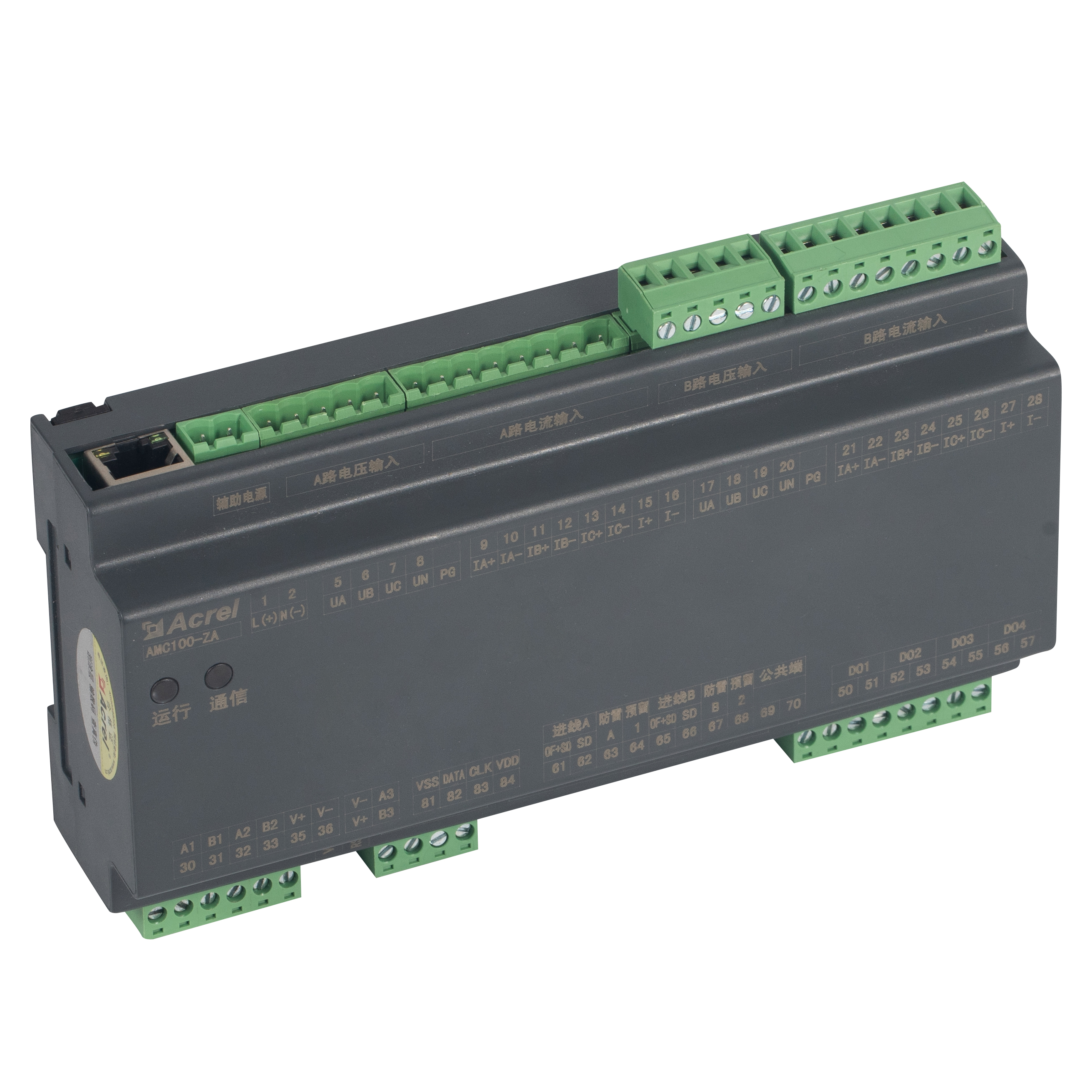

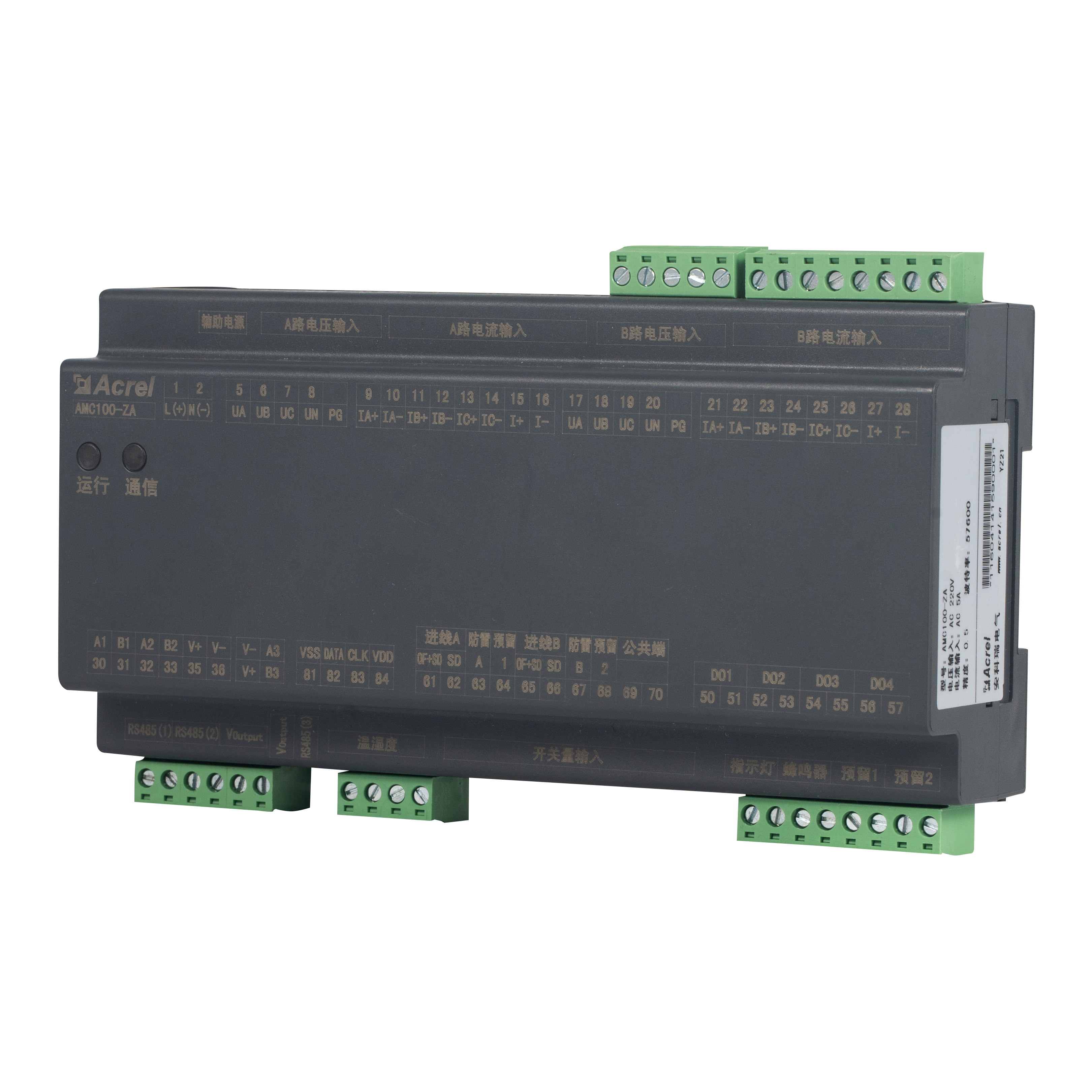

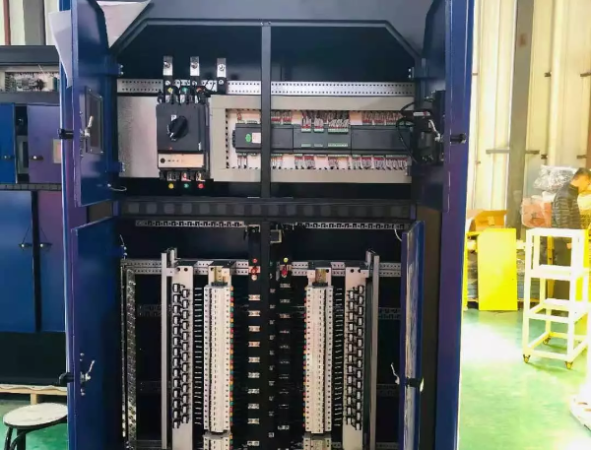

AMC100-ZA هي وحدة مراقبة توزيع الطاقة الدقيقة DIN-rail AC من Acrel والتي تم تصميمها لرفوف خادم مركز البيانات. إنه يتتبع في الوقت نفسه المعلمات الكهربائية الكاملة لتغذية AB المزدوجة ثلاثية الطور، و192 دائرة صادرة، و8 نقاط حالة DI / 4 DO، وقناتي تسرب، و1 مستشعر لدرجة الحرارة والرطوبة و63 توافقيًا. تعمل ثلاثة منافذ RS485 Modbus-RTU على تمكين التكامل السلس بين BMS/DCIM. هيكل صغير الحجم مقاس 180 مم، ودقة تبلغ ±0.5%، وعتبات إنذار لكل قناة وتحذير فوري من الضوء والصوت، مما يقلل من هدر الطاقة ووقت التوقف عن العمل، مما يجعله القلب القابل للتطوير لحلول مراقبة مسارات التيار المتردد في مراكز البيانات الخضراء أو وحدات PDU.
| نموذج | AMC100-ZA | |
| معلمات القياس | الجهد والتيار والتردد والطاقة النشطة والقدرة التفاعلية وعامل الطاقة والطاقة النشطة والطاقة التفاعلية والجهد من صفر إلى الأرض وتيار التسرب وتيار التسلسل الصفري والمحتوى التوافقي الإجمالي (THD) والتوافقيات 2-63 وعدم توازن التيار والجهد ودرجة الحرارة المحيطة والرطوبة | |
| جهد الحافلة | تصنيف | 220 فولت تيار متردد |
| نطاق القياس | ±20% | |
| الزائد | الجهد اللحظي 2 مرات/ثانية | |
| الدائرة الواردة الحالية | تصنيف | الثانوية 5أ |
| النطاق | 0 ~ 6 أ | |
| الزائد | مستمر 1.2 مرة، لحظية 10 مرات/ثانية | |
| درجة الحرارة والرطوبة | نطاق درجة الحرارة | -40 درجة مئوية ~ 99 درجة مئوية |
| نطاق الرطوبة | 20%~90% | |
| تردد الإدخال | تيار متردد 45~65 هرتز | |
|
دقة القياس
| خط وارد | مستوى الجهد/التيار 0.2، مستوى الطاقة/الطاقة النشطة 0.5، مستوى الطاقة/الطاقة التفاعلية 1 |
| درجة الحرارة | ±1 درجة مئوية | |
| الرطوبة | ±5% | |
| قوة مساعدة | AMC100-ZA: إشارة لأخذ الطاقة (≥15 واط) AMC100-ZA-P220: مصدر طاقة مستقل 220 فولت AMC100-ZA-P24: مصدر طاقة مستقل بتيار مستمر 12-24 فولت | |
|
البيئة
| درجة الحرارة | العمل: -20 درجة مئوية ~ 150 درجة مئوية التخزين: -25 درجة مئوية ~ 70 درجة مئوية |
| الرطوبة | الرطوبة النسبية ≥93% | |
| الارتفاع | ≥2500 م | |
| تبديل الإخراج | 4 قنوات 3 أمبير 250 فولت تيار متردد / 3 أمبير 30 فولت تيار مستمر | |
| تبديل الإدخال | 8 عقد جافة | |
| الاتصالات | 1 معزول RS485/Modbus-RTU لنظام الخلفية 1 RS485/Modbus-RTU لشاشة تعمل باللمس 1 وحدة توصيل RS485/Modbus-RTU وظيفة اتصال إيثرنت اختيارية ذات قناة واحدة | |
| طريقة التثبيت | تركيب السكك الحديدية أو اللوحة السفلية DIN35mm | |
| مستوى الحماية | IP20 | |
| مستوى التلوث | 2 | |
|
الأمن
| العزل | لا تقل مقاومة العزل بين جميع المحطات والأجزاء الموصلة للقشرة عن 100MΩ |
| تحمل الجهد | إشارة الجهد والتيار // جهد B وإشارة التيار // إخراج التبديل // منفذ اتصال معزول // بين المنافذ الأخرى يفي بـ AC2kV 1min، يجب أن يفي إدخال التبديل والمنافذ الأخرى بـ AC0.5kV 1min، يجب أن يكون تيار التسرب أقل من 2mA، لا يوجد انهيار أو ظاهرة فلاش. | |
|
التوافق الكهرومغناطيسي
| تدخل مضاد للكهرباء الساكنة | المستوى 4 |
| انفجار عابر سريع مضاد للكهرباء | المستوى 3 | |
| التدخل المضاد للطفرة | المستوى 4 | |
| مقاومة إشعاع المجال الكهرومغناطيسي للترددات الراديوية | المستوى 3 | |

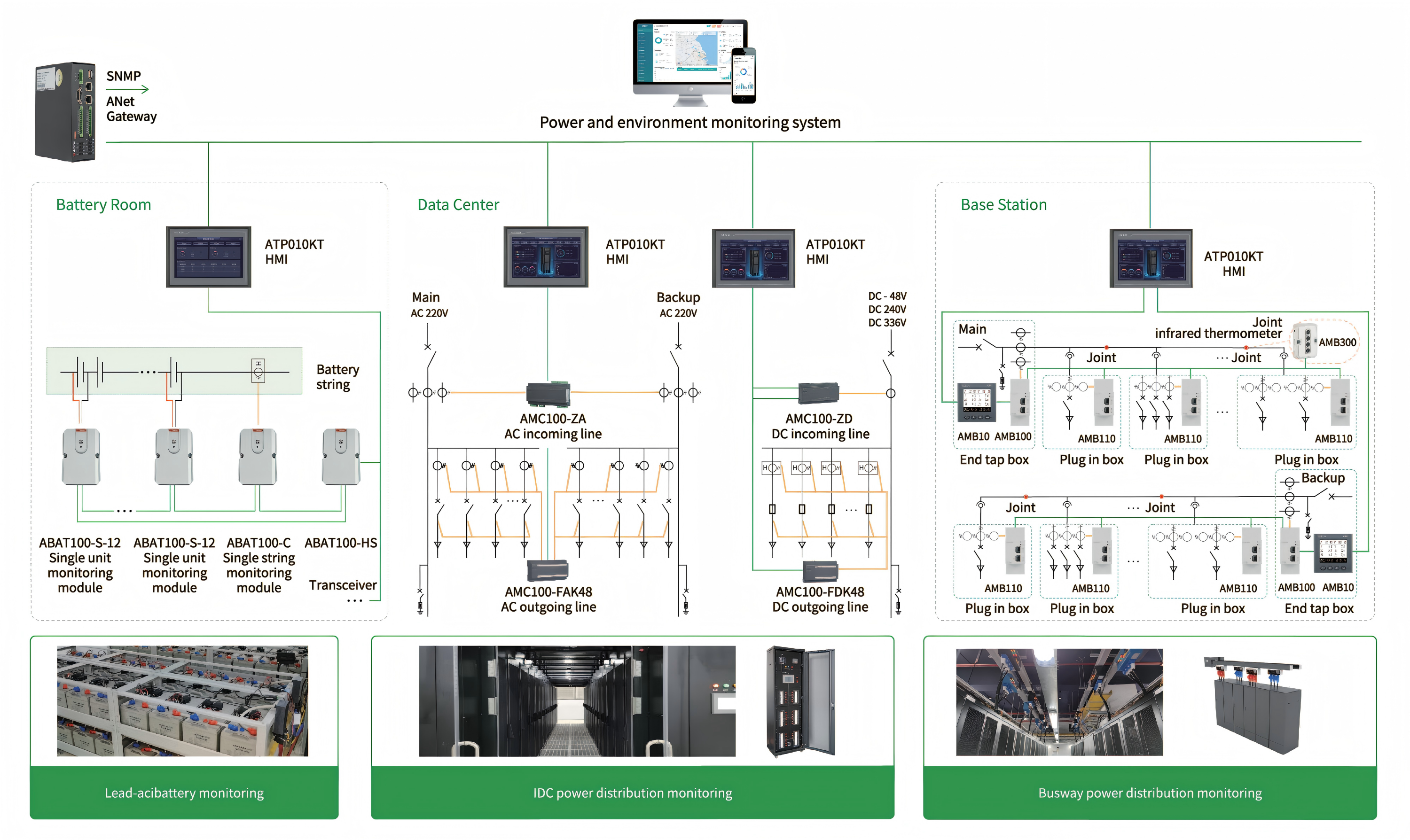

حل مركز البيانات EMS
