نظام مراقبة Acrel UPS: حماية استمرارية الطاقة وموثوقيتها

22 12, 2025

ما هو UPS؟

UPS (إمدادات الطاقة غير المنقطعة) هو جهاز إمداد بالطاقة في حالات الطوارئ يدمج وظائف تحويل الطاقة وتخزين الطاقة والتحكم - وهو نظام شامل لحماية الطاقة يشتمل على المقومات، والعاكسات، والبطاريات، والمفاتيح الثابتة، ودوائر التحكم ق.

تشتمل وظيفتها الأساسية على جانبين رئيسيين:

أولاً، عندما تكون طاقة المرافق طبيعية، فإنها تقوم بتصفية اضطرابات الشبكة مثل تقلبات الجهد، والارتفاعات المفاجئة، والتوافقيات، مما يوفر طاقة مستقرة ونظيفة للأحمال.

ثانيًا، عند انقطاع طاقة المرافق، فإنه يتحول بسلاسة إلى الطاقة المخزنة في البطارية (وقت تحويل UPS عبر الإنترنت <10 مللي ثانية) لمنع تعطل معدات التحميل وفقدان البيانات.

توضيح هام: UPS ≠ مجرد بطارية! البطارية هي مجرد "مكون تخزين الطاقة"، المسؤول فقط عن تخزين الطاقة الكهربائية. يتطلب نظام UPS الكامل تشغيلًا منسقًا للوحدات الأساسية بما في ذلك التصحيح والعكس والتبديل لتحقيق مهمة حماية الطاقة.

طبولوجيا UPS السائدة والاختلافات الرئيسية:

• UPS عبر الإنترنت: يعمل على تشغيل الأحمال بشكل مستمر من خلال العاكس دون وقت نقل، مما يوفر أعلى جودة للطاقة. مثالي للتطبيقات المهمة مثل التحكم الصناعي والمرافق الطبية ومراكز البيانات (سيناريوهات الهدف الأساسية).

تقوم إمدادات UPS عبر الإنترنت بتحميل طاقة التيار المتردد من خلال دائرة العاكس بغض النظر عن حالة جهد الشبكة، مما يحافظ على تشغيل العاكس دائمًا. أثناء انقطاع التيار، يقوم على الفور بتحويل طاقة البطارية المخزنة إلى طاقة تيار متردد للحمل، مما يحقق نقل بدون انقطاع.

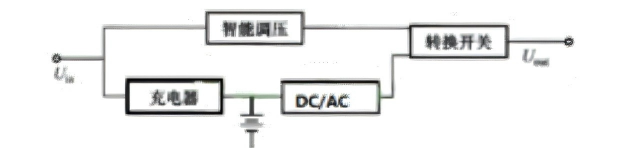

• UPS الاحتياطي: يوفر طاقة المرافق مباشرة في ظل الظروف العادية، ولا يقوم بتنشيط العاكس إلا أثناء انقطاع التيار مع وقت نقل يصل إلى عشرات المللي ثانية. مناسب للأحمال غير الحرجة مثل أجهزة الكمبيوتر وأجهزة التوجيه.

1. الشاحن: يقوم بشحن البطارية وتعويمها أثناء تشغيل المرافق العادية.
2. عاكس التيار المستمر/التيار المتردد: يظل غير نشط عند وجود الأداة المساعدة؛ أثناء انقطاع التيار، يحول طاقة التيار المستمر (من البطارية) إلى طاقة تيار متردد للأحمال، مع أشكال موجية للخرج بما في ذلك الموجة المربعة، أو الموجة شبه المربعة، أو الموجة الجيبية.
3. مفتاح النقل: يوصل طاقة الإدخال بالأحمال أثناء التشغيل العادي؛ يفصل الأداة المساعدة ويوصل العاكس أثناء انقطاع التيار لمواصلة تشغيل الأحمال.
4. منظم الجهد التلقائي: ينظم ويثبت جهد الخرج عند وجود الأداة المساعدة.

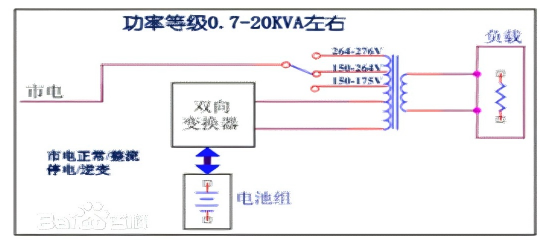

• UPS الخطي التفاعلي: يوفر تنظيمًا جزئيًا للجهد مع وقت النقل بين الأنواع المتصلة بالإنترنت والأنواع الاحتياطية. مناسبة لبيئات المكاتب الصغيرة.

أثناء تشغيل المرافق العادية، فإنه يوفر طاقة مرافق محسنة للأحمال من خلال تنظيم محول ذكي لتغيير الصنبور، بينما يعمل العاكس في الوضع العكسي لشحن البطارية. أثناء انقطاع التيار الكهربائي، يتم تشغيل الأحمال بالكامل بواسطة طاقة البطارية من خلال العاكس. يعمل هذا المحول ثنائي الاتجاه كعاكس وشاحن.

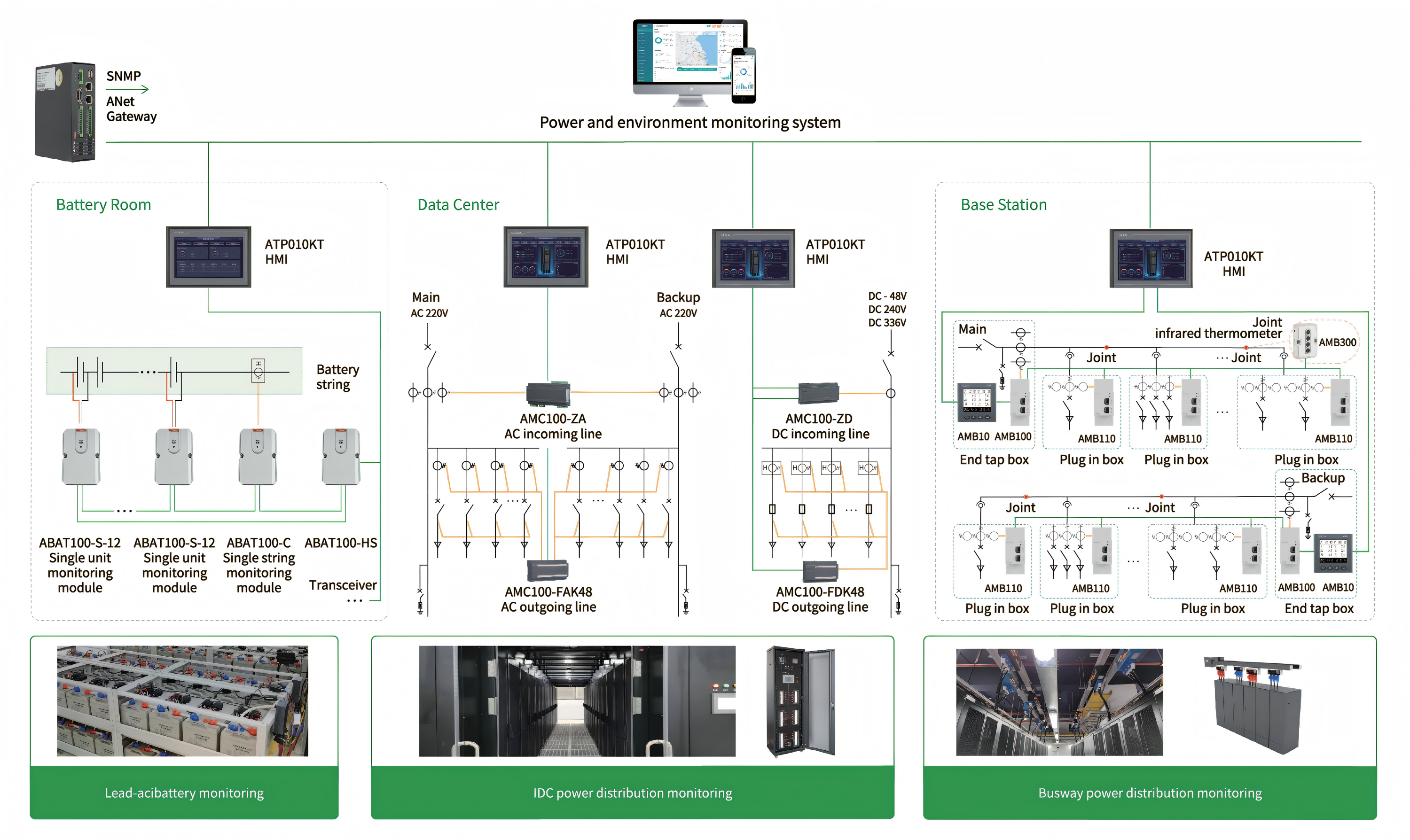

حلول أكريل:

مراقبة البطارية

• مراقبة عبر الإنترنت على مدار الساعة طوال أيام الأسبوع للكشف المبكر عن الخلايا ذات الأداء المتدهور
• ثلاثة نطاقات جهد متاحة: تكوينات 2 فولت، 6 فولت، 12 فولت لاستيعاب معظم أنواع البطاريات
• مراقبة الجهد الكهربي والمقاومة الداخلية ودرجة حرارة القطب السالبة لكل خلية
• تركيب التوصيل والتشغيل - لا تتطلب الأسلاك البسيطة من القطب إلى القطب أي تدريب متخصص

• مراقبة على مدار 24 ساعة طوال أيام الأسبوع لتيار الشحن/التفريغ ودرجة الحرارة المحيطة
• يتميز بالعزل البصري ودعم بروتوكول MODBUS للتكامل السلس مع أنظمة المراقبة التابعة لجهات خارجية
• يوفر موثوقية عالية وأداء مستقر

متر العاصمة
